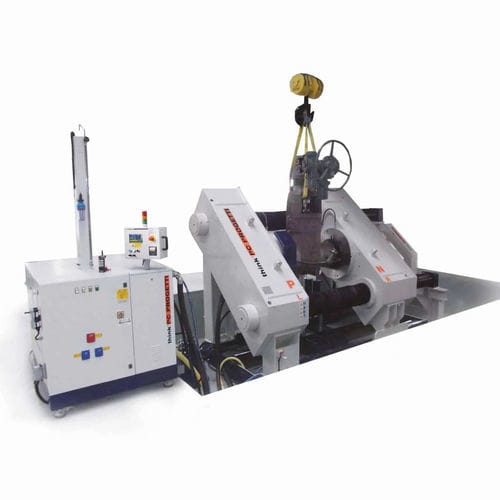

Druckprüfstand BO45-2V/1600

LeckHaltbarkeitmanuell

Horizontaler Prüfstand mit innerer Radialdichtung in Klemmausführung. Die bewegliche Reaktionsbrücke wird von zwei geschraubten Säulen bewegt, die sicherstellen, dass keine äußeren Kräfte auf den Ventilkörper wirken. Dank dieser Eigenschaft entspricht der Prüfstand den am weitesten verbreiteten internationalen Prüfnormen. Der Prüfstand wird durch ein Druckbeaufschlagungssystem der Klasse SKA-500 gesteuert Die Reaktionsbrücken können für das Einsetzen einer Gelenkkamera und für Sitzinspektionen während der Prüfung vorbereitet werden. REAKTIONSKRAFT: 1600 TONNEN VENTILLÄNGE MAX : 2350 mm VENTILLÄNGE MIN : 200 mm SPALTE INNEN LICHTRAUM : 1600 mm Höhe der Fließachsen : 1900 mm WASSERBEHÄLTER IM UNTERGESCHOSS : 1500 Liter Hebevorrichtungen : 2x20 TONN ERLAUBTE ABSCHLÜSSE : RF, RJ, BW, SW KLEMMSTIL : Typ 2 - Bohrungsstopfen ABMESSUNGEN (MECH) : 4790 (L) x 2290 (P) x 3125 (H)
