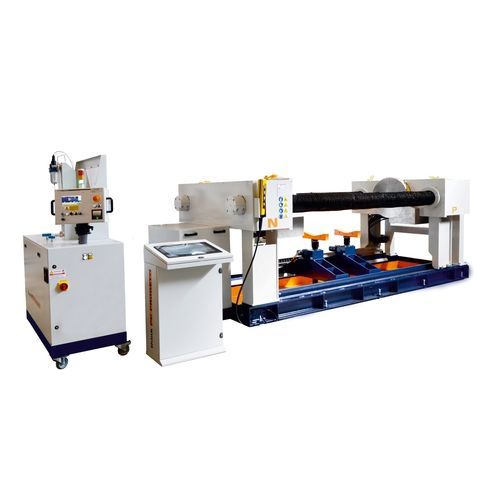

Prüfstand für Ventil BO-2CV/500

horizontal

Horizontaler Prüfstand mit kombinierter Spannvorrichtung: innere Radialdichtung + Pressenspannvorrichtung. Die bewegliche Reaktionsbrücke wird von zwei geschraubten Säulen bewegt, die sicherstellen, dass keine äußeren Kräfte auf den Ventilkörper einwirken, und ein Hydraulikzylinder kann mit oder ohne Proportionalsteuerung eine Klemmung vornehmen. Dank dieser Vorzüge entspricht sie den am meisten verbreiteten internationalen Prüfnormen. Im Keller ist ein Wasserbehälter als Wasserreservoir für die Prüfverfahren installiert. Der Prüfstand wird von der Druckbeaufschlagungsanlage SKA-100 gesteuert; für weitere Informationen konsultieren Sie bitte die entsprechenden technischen Datenblätter. Der Prüfstand kann mit verschiedenen Optionen und Zubehörteilen ergänzt werden. Bitte kontaktieren Sie unser Verkaufsbüro, um weitere Informationen zu erhalten. *Die Standardversion ist beschrieben. Die Prüfstände können in allen technischen Aspekten den Kundenwünschen angepasst werden. REAKTIONSKRAFT: 500 TONNEN MAX VENTILLÄNGE: 1300 mm MIN-VENTIL-LÄNGE: 0 mm SPALTE INNEN LICHTRAUM: 1060 mm Höhe der Fließachsen: 1150 mm vom Boden WASSERKANAL IM UNTERGESCHOSS: 470 Liter ZULÄSSIGE ABSCHLÜSSE: BW, SW, RF, RJ KLEMMSTIL: Typ 3 - Kombinierte innere Radialklemmung & Pressklemmung mit Proportionalsteuerung ABMESSUNGEN: 3270(L) x 1650(P) x 1400(H) (Mechanische Struktur)
