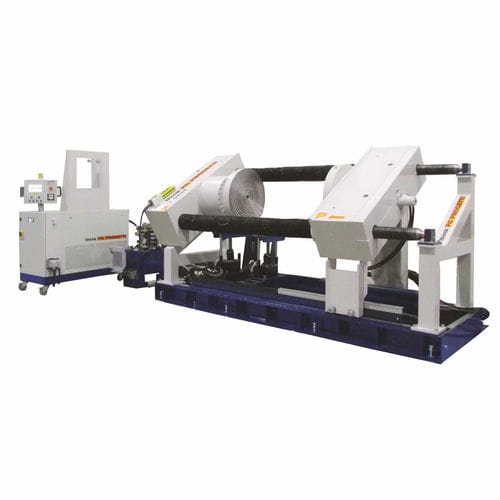

Druckprüfstand BO30-2CV/250L

HaltbarkeitLeckmanuell

Horizontaler Prüfstand mit kombinierter Klemmung: innere Radialdichtung + Pressenspannvorrichtung. Die bewegliche Reaktionsbrücke wird von zwei geschraubten Säulen bewegt, die die völlige Abwesenheit von äußeren Kräften auf den Ventilkörper gewährleisten, und ein Hydraulikzylinder sorgt für die Pressklemmung mit oder ohne Proportionalsteuerung. Dank dieser Vorzüge entspricht es den am weitesten verbreiteten internationalen Prüfnormen. Im Untergeschoss ist ein Wassertank als Wasserreservoir für die Prüfverfahren installiert. Ein komplettes Durchflussmessgeräteset kann installiert werden (siehe Option), um Dichtheitsprüfungen an Regelventilen durchzuführen. Der Prüfstand wird von der SKA-100 Druckbeaufschlagungsanlage gesteuert REAKTIONSKRAFT : 250 TON (10% Mindestpressung) (siehe Tabelle Arbeitsgrenzen) ANORDNUNG DER SÄULEN : 30° VENTILLÄNGE MAX : 1600mm VENTILLÄNGE MIN : 0 mm SÄULEN INNERER LICHTRAUM : 1150mm Höhe der Fließachsen : 950mm WASSERBEHÄLTER IM UNTERGESCHOSS : 400 Liter Heber : 2x5 TONN VENTIL ART : BW, SW, RF, RJ CLAMPING STYLE : Innenradial & Pressing - Kombiniert ABMESSUNGEN (MECH) : 3375(L) x 1625(P) x 1627(H)
