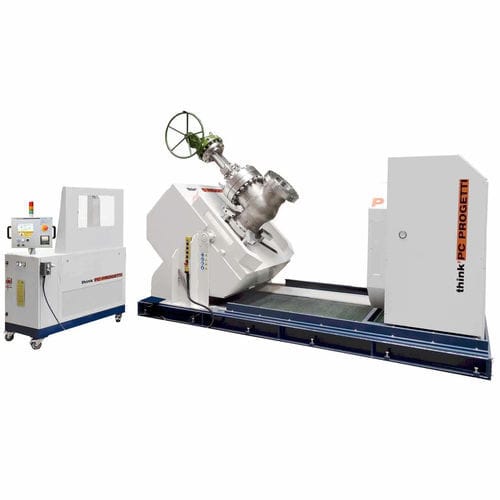

Schrägstellbare Prüfstand BOR-M/350

DruckLeckautomatisch

DOPPELPRATZENKLEMMUNG MIT KIPPBARER BRÜCKE Horizontaler Prüfstand mit Doppelpratzenklemmung und kippbar auf einer Baustelle. Die rechte Seite ist zur Anpassung an die Ventillänge beweglich. Die Klauenklemmung kann nur an geflanschten Armaturen durchgeführt werden. Es ermöglicht die Prüfung der mechanischen Beanspruchung des Flanschhalses während der Prüfdurchführung. Außerdem hat die Spannkraft keinen Einfluss auf das Verhalten des Ventilsitzes während der Prüfung, da keine äußeren Kräfte wirken. Der Prüfstand wird von der Druckbeaufschlagungsvorrichtung SKA-100 gesteuert REAKTIONSKRAFT (SIEHE TABELLE DER ARBEITSGRENZEN) : 350 TON (siehe Tabelle der Arbeitsgrenzen) LÄNGE MAX : 2200 mm LÄNGE MIN : 500 mm FLANSCH-DURCHMESSER MAX : 1200 mm FLANSCHDURCHMESSER MIN : 120 mm FLANSCHDICKEN MAX : 150 mm FLANSCHDICKE MIN : 0 mm HÖHE DER DURCHFLUSSACHEN : 1180 mm WASSERBEHÄLTER IM UNTERGESCHOSS : 1000 Liter ca. ERLAUBTE ANSCHLÜSSE : RF, RJ KLEMMSTIL : Typ 6 - Doppelklauenklemmung ABMESSUNGEN (MECH) : 4460(L) x 2300(T) x 1930(H)
