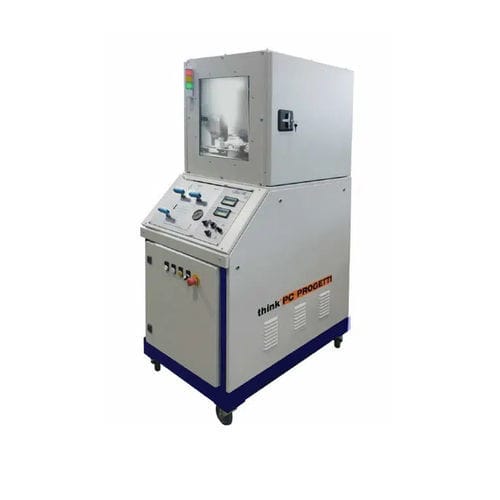

HYDRAULISCHE UND PNEUMATISCHE PRÜFSTÄNDE FÜR PSV-VENTILE
Druckbeaufschlagungsvorrichtung für die Kalibrierung von PSV-Ventilen kleiner Größe.
Er verfügt über ein Wasserreservoir im Inneren, das während der Tests verwendet wird.
Eine Feinregulierung für die Druckbeaufschlagung mit Wasser oder Gas vervollständigt die Standardausstattung.
"Eine T-Bolzenführung für die manuelle Klemmung der Klauen ist vorgesehen.
Ein gepanzertes Verkleidungssystem für die gesamte Umgebung gewährleistet die Sicherheit des Bedieners (Fahne oder vertikale Öffnung).
REAKTIONSKRAFT : 10 TON (siehe Tabelle der Arbeitsgrenzen)
MAX DURCHMESSER DER FLÄCHE : 300mm
MIN. DURCHMESSER DES FLANGS : 90mm
SEAT LIFT MESSUNG : 0-100mm
KONTAKTLOSER FÜHLER : 0-70 mm ± 0,05 mm
FLANSCHDICKE MAX : 40mm
KIPP-WINKEL : FIXIERT (nicht kippbar)
ERLAUBTE ANSCHLUSSARTEN : RF, RJ
ANSCHLUSSKRAFTKONTROLLE : Typ 5 DIN T-Schrauben
BEZUGSNORM : ISO, API, ANSI, ASTM
PNEUMATISCHE VERSORGUNG : 6,5 bar @ 1100 Nl/min Trockene Luft, nicht geölt
ELEKTRISCHE VERSORGUNG : 3PH + G 380V@50Hz, 2KW
ABMESSUNGEN (MECH) : 700 (L) x 1250 (T) x 1900 (H)
---
