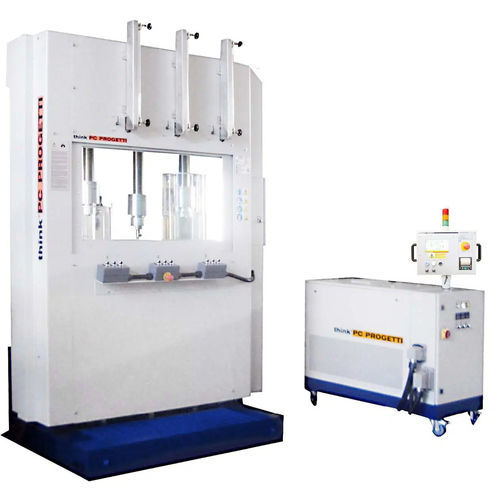

Druckprüfstand BVI-3CV/60

Leckautomatischmanuell

VERTIKALE BELADUNG, KOMBINIERTE AUFSPANNUNG - DOPPELMEDIEN (GAS+H2O) PROPORTIONALPRESSENSTEUERZYLINDER + SCHNECKE vertikaler 3-Stationen-Prüfstand mit kombinierter Spannvorrichtung Nr.3. Jeder Prüfplatz hat die Möglichkeit, GAS-Prüfungen unter Wasser mit unabhängigen Wasserbehältern durchzuführen, die hydraulisch bewegt werden. Jedes Wassergefäß hat ein Temperaturkontrollsystem, um eine Wassertemperatur von 40° einzustellen. Proportionale Steuerung der Pressklemme ist ebenfalls verfügbar; die Presskraft wird automatisch entsprechend dem Wasserdruck im Ventil gesteuert, und die Ergebnisbelastung wird auf ein Minimum reduziert. Der Panzerstahlschutz mit kugelsicherem Glas garantiert höchste Sicherheit für die Bediener und beste Sicht für das Aufspüren von Lecks unter Wasser. Die Anlage wird von einem SKA-100 Drucksteigerungsgerät gesteuert REAKTIONSKRAFT : 60 TON 3x20 TON/Schraube (10% Mindestpressung) (siehe Tabellen mit Arbeitsgrenzen) VENTILLÄNGE MAX : 500 mm VENTILLÄNGE MIN : 0 mm WASSERBEHÄLTER : D.290mm x 550H WASSERERWÄRMUNG : Automatisch 20 - 40°C ERLAUBTE ANSCHLÜSSE : RF, RJ, BW, SW KLEMMUNGSTYP : Typ 3 - Kombiniert KONTROLLE DER ANSCHLUSSKRAFT : Automatisch innerhalb eines Intervalls von 5...100%, proportional zum hydrostatischen Druck im Inneren des zu prüfenden Ventils. Reg. gai durch den Bediener gesteuert ABMESSUNGEN (MECHANISCH) : 1960L x 1040D x 2640 (H) / 2950 (H) MAX
