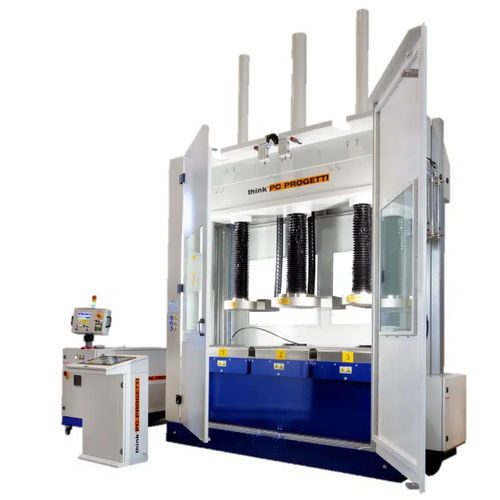

Druckprüfstand BV-3V/450

Leckautomatischmanuell

INNERE RADIALDICHTUNG (BOHRUNGSSTOPFEN) 3 LADESCHALEN Vertikaler Prüfstand mit innerer Radialdichtung in Klemmausführung. 3 Prüfplätze stehen für zeitgemäße Druckprüfungen zur Verfügung. Die geschraubten Säulen gewährleisten die vollständige Abwesenheit von äußeren Kräften auf das Ventilgehäuse. Diese Eigenschaft macht den Prüfstand konform mit den am weitesten verbreiteten internationalen Prüfnormen. Der Prüfstand wird von einer SKMM-100 Druckbeaufschlagungsvorrichtung gesteuert REAKTIONSKRAFT (GESAMT) : 3x150 TON (siehe Tabelle der Arbeitsgrenzen) VENTILLÄNGE MAX : 1200 mm VENTILLÄNGE MIN : 150 mm ABSTAND VON MITTE ZU MITTE : 700 mm BELADEHÖHE : 925 mm WASSERKASTEN IM UNTERGESCHOSS : 400 Liter LADETRÄGER : 3 unabhängig voneinander LÄNGE DER LADEFLÄCHE : 400 mm ZULÄSSIGE ANSCHLÜSSE : BW, SW, RF, RJ KLEMMSTIL : Typ 2 - Innenradial ABMESSUNGEN (MECH) : 2525(L) x 1200(T) x 2750(H)
