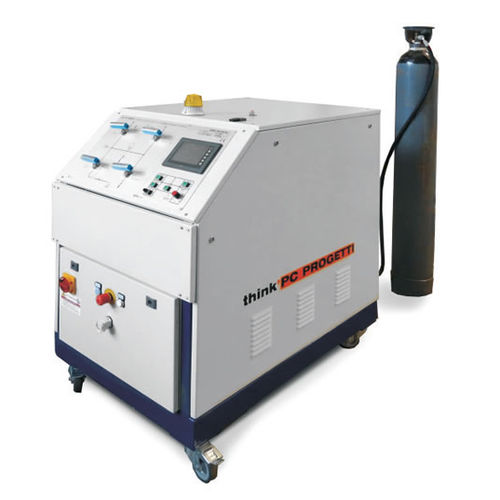

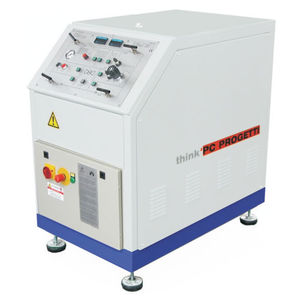

Druckaufbauanlage für Prüfstände SKMM-100/GAS/B3

für Ventil

Hydraulische/pneumatische Druckbeaufschlagungsvorrichtung. Gesteuert durch elektrische Drucktasten auf einer grafischen Übersichtstafel oder manuelle Nadelventile (GAS). Jedes Prozesselement wird direkt vom Bediener gesteuert; die wichtigsten Sicherheitsvorkehrungen für Fehlmanöver sind bereits integriert. Dies macht den SKID sehr flexibel für jedes Prüfverfahren. Die Leckage kann (optional) mit einem elektronischen Blasenzähler, einer hochgenauen Wassersäule (API), einem Turbinen-Durchflussmesser und einem Massendurchflussmesser (FCI 70-2) gemessen werden. Eine Vakuumpumpe kann installiert werden (Option), um sicherzustellen, dass sich keine Luft im Ventilgehäuse befindet, bevor es mit Wasser gefüllt wird, um die Prüfzeit zu verkürzen und die Sicherheit des Bedieners zu erhöhen. Alle Komponenten für den Nassprozess sind aus rostfreiem Stahl gefertigt und für einen Arbeitsdruck von 700 bar ausgelegt. Es verfügt über eine hohe Füllmenge und die Rückgewinnung der Testflüssigkeit erfolgt automatisch. Metall-zu-Metall-Nadelventile sorgen für hohe Zuverlässigkeit. Ein PC auf Windows-Basis für die Datenaufzeichnung kann eingebaut werden, die Instrumente werden mit einem seriellen MODBUS-Schnittstellenprotokoll (TestREC2.0-M) geliefert. N2 : 1050 bar GAS BOOSTER OPT. : Verfügbar CAVITY TEST OPT : Erhältlich ATEX-ZERTIFIZIERUNG OPT. : Erhältlich PROCESS STYLE : Bidirektional PS FLÜSSIGKEIT ERLAUBT : GAS (N2, He, LUFT) KONTROLLSYSTEM : Manuelles Ventil und beleuchtete elektrische Drucktasten auf einer grafischen Übersichtstafel DRUCKMESSUNG : 4-20mA Drucktransmitter + LCD REF. STANDARD : API \ DIN \ BS \ FCI SERIELLE SCHNITTSTELLE : RS-232 ZERTIFIZIERUNGSSOFTWARE : Option TestREC LUFT/GAS : ANSI Bubbler, Blasenzähler, Volumetrischer Bubbler PROZESSANSCHLÜSSE : NPT 1/2"-F, HP 1/4" -F / HP 3/8"-F BETRIEBSLUFTVERSORGUNG : 7 bar @ 2000L/min Andere auf Anfrage erhältlich. ABMESSUNGEN (MECH) : 700(L) x 1120(D) x 1120(H)
