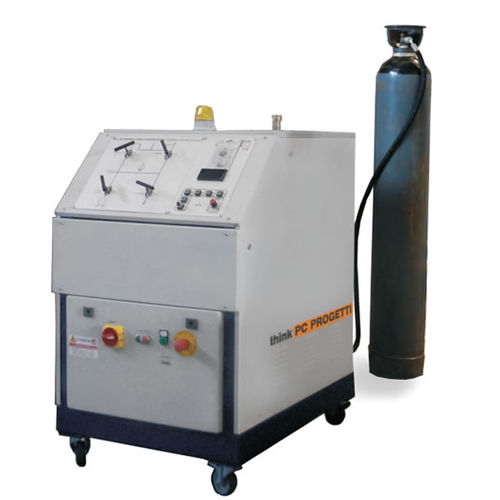

Druckaufbauanlage für Ventil SKMM-100/GAS/B2

für Prüfstände

Hydraulische/pneumatische Druckbeaufschlagungsvorrichtung. Gesteuert durch elektrische Drucktasten auf einer grafischen Übersichtstafel oder manuelle Nadelventile (GAS). Jedes Prozesselement wird direkt vom Bediener gesteuert; die wichtigsten Sicherheitsvorkehrungen für Fehlmanöver sind bereits integriert. Dies macht den SKID sehr flexibel für jedes Prüfverfahren. Die Leckage kann (optional) mit einem elektronischen Blasenzähler, einer hochgenauen Wassersäule (API), einem Turbinen-Durchflussmesser und einem Massendurchflussmesser (FCI 70-2) gemessen werden. Eine Vakuumpumpe kann installiert werden (Option), um sicherzustellen, dass sich keine Luft im Ventilgehäuse befindet, bevor es mit Wasser gefüllt wird, um die Prüfzeit zu verkürzen und die Sicherheit des Bedieners zu erhöhen. Alle Komponenten für den Nassprozess sind aus rostfreiem Stahl gefertigt und für einen Arbeitsdruck von 700 bar ausgelegt. Es verfügt über eine hohe Füllmenge und die Rückgewinnung der Testflüssigkeit erfolgt automatisch. Metall-zu-Metall-Nadelventile sorgen für hohe Zuverlässigkeit. Ein PC auf Windows-Basis für die Datenaufzeichnung kann integriert werden, die Instrumente werden mit einem seriellen MODBUS-Schnittstellenprotokoll (TestREC2.0-M) geliefert. N2 : 200 / 450 / 700 / 1000 bar LUFT : 200 / 450bar DBB TEST OPT. : Verfügbar VERFÜGBAR : Verfügbar CAVITY TEST OPT : Verfügbar ATEX-ZERTIFIZIERUNG OPT. : Verfügbar PROCESS STYLE : Bidirektional HP FLUID ALLOWED : GAS (N2, He, AIR) KONTROLLSYSTEM : Manuelles Ventil und beleuchtete elektrische Drucktasten auf einer grafischen Übersichtstafel DRUCKMESSUNG : 4-20mA Drucktransmitter+ 7-seg Digitalanzeige REF. STANDARD : API \ DIN \ BS \ FCI SERIELLE SCHNITTSTELLE : RS485 MODBUS PROTOKOLL ZERTIFIZIERUNGSSOFTWARE : Option TestREC LUFT/GAS : ANSI Bubbler, Blasenzähler, Volumetrischer Bubbler, Massedurchflussmessgeräte
