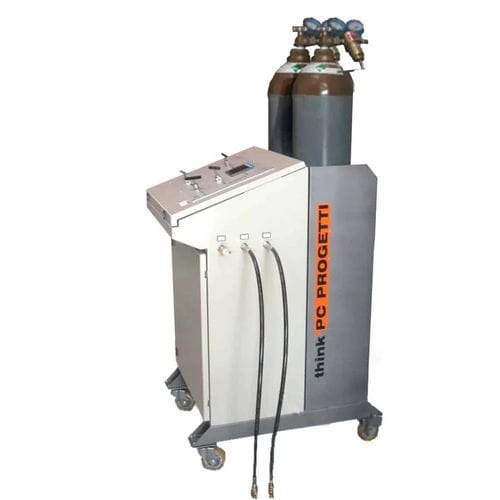

Druckaufbauanlage für Prüfstände SKMM-80/GAS

für Ventil

Hydraulische/pneumatische Druckbeaufschlagungsvorrichtung. Gesteuert durch elektrische Drucktasten auf einer grafischen Übersichtstafel oder manuelle Nadelventile (GAS). Jedes Prozesselement wird direkt vom Bediener gesteuert; die wichtigsten Sicherheitsvorkehrungen für Fehlmanöver sind bereits integriert. Dies macht den SKID sehr flexibel für jedes Prüfverfahren. Die Leckage kann (optional) mit einem elektronischen Blasenzähler, einer hochgenauen Wassersäule (API), einem Turbinendurchflussmesser und einem Massendurchflussmesser (FCI 70-2) gemessen werden. Eine Vakuumpumpe kann installiert werden (Option), um sicherzustellen, dass sich keine Luft im Ventilgehäuse befindet, bevor es mit Wasser gefüllt wird, um die Prüfzeit zu verkürzen und die Sicherheit des Bedieners zu erhöhen. Alle Komponenten für den Nassprozess sind aus rostfreiem Stahl gefertigt und für einen Betriebsdruck von 700 bar dimensioniert. Es verfügt über eine hohe Füllmenge und die Rückgewinnung der Testflüssigkeit erfolgt automatisch. Metall-zu-Metall-Nadelventile sorgen für hohe Zuverlässigkeit. Ein PC auf Windows-Basis für die Datenaufzeichnung kann eingebaut werden, die Instrumente werden mit einem seriellen MODBUS-Schnittstellenprotokoll (TestREC2.0-M) geliefert. N2: 200 bar LUFT : 200 bar CAVITY TEST : Verfügbar ATEX-ZERTIFIZIERUNG OPT. : Verfügbar PROCESS STYLE : Unidirektional HP FLUID ALLOWED : GAS (N2, He, LUFT) KONTROLLSYSTEM : Manuelles Nadelventil auf grafischer Übersichtstafel DRUCKMESSUNG : 4-20mA Drucktransmitter + 7-seg-Digitalanzeige REF. NORM : API / DIN / BS / FCI SERIELLE SCHNITTSTELLE : RS-485 MODBUS PROTOKOLL ZERTIFIZIERUNGSSOFTWARE : Option TestREC LUFT / GAS : ANSI Bubbler, Blasenzähler. Volumetrischer Bubbler, Massedurchflussmesser PROZESSANSCHLÜSSE : NPT 1/2"-F, HP 1/4"-F ELEKTRISCHE VERSORGUNG : 2Ph+G 220V@50Hz 1KW Andere auf Anfrage erhältlich ABMESSUNGEN (MECH) : 600(L) x 800(T) x 1580(H)
