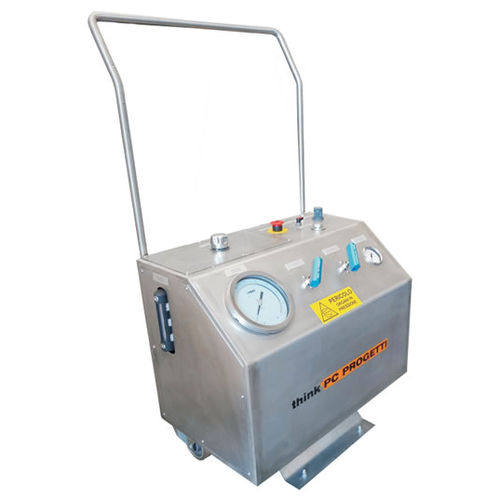

Druckaufbauanlage für Ventil SKMM-10

für Prüfstände

Das Modell SKMM-10 ist ein hydraulisch/pneumatisches Druckbeaufschlagungsgerät. Das Gerät wird über einen elektrischen Druckknopf auf einer grafischen Übersichtstafel oder über manuelle Nadelventile (GAS) gesteuert. Der Benutzer kann jede Prozesskomponente steuern. Das Gerät verfügt über eine zentral gesicherte Garnison für Fehlmanöver. Damit ist das Gerät für jedes Prüfverfahren geeignet. Durch den Einsatz eines elektronischen Blasenzählers, einer hochgenauen Wassersäule (API), eines Turbinendurchflussmessers und eines Massendurchflussmessers (FCI 70-2) können Leckagen optional gemessen werden. Darüber hinaus kann eine Vakuumpumpe installiert werden, um sicherzustellen, dass sich keine Luft im Ventilkörper befindet, bevor dieser mit Wasser gefüllt wird. Dies dient dazu, die Prüfzeit zu verkürzen und die Sicherheit des Bedieners zu erhöhen. Alle nass verarbeiteten Materialien sind aus rostfreiem Stahl und für einen Betriebsdruck von 700 bar ausgelegt. MAX BETRIEBSDRUCK H2O : 700 / 1200 / 2100 / 4000 bar N2: 700 / 1050 bar LUFT : 200 / 450 bar FÜLLFLUSS H2O : 10L/min ( 10L Interner TANK inbegriffen) DBB TEST OPT. : Enthalten GAS BOOSTER OPT : Verfügbar CAVITY TEST : Erhältlich ATEX-ZERTIFIZIERUNG OPT. : Erhältlich PROCESS STYLE : Bidirektional ERLAUBTE HP-FLÜSSIGKEIT : Wasser, Wasser-Öl-Gemisch. Glicole, Ethanol / Methanol (Atex). STEUERSYSTEM : Manuelles Nadelventil DRUCKMESSUNG : Analoges Manometer / digital REF. NORM : API / DIN / BS / FCI SERIELLE SCHNITTSTELLE : RS-485 MODBUS PROTOKOLL ZERTIFIZIERUNGSSOFTWARE : Option TestREC PROZESSANSCHLÜSSE : BSPP ½"-F / HP 1/4"-F BETRIEBSLUFTVERSORGUNG : 7bar @ 2000 L/min Andere auf Anfrage erhältlich ABMESSUNGEN (MECH) : 700(L) x 300(T) x 350(H)
