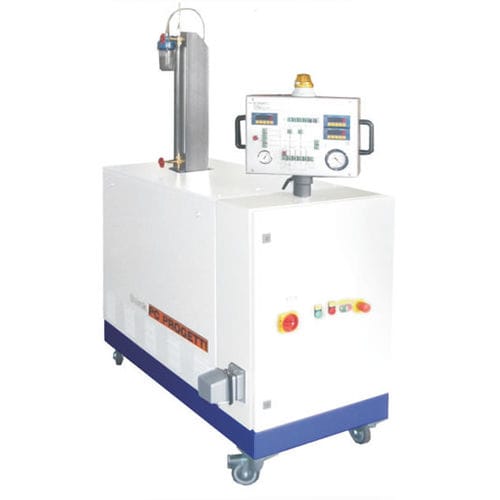

Halbautomatischer Druckaufbauanlage SKM-250

für Ventilfür Prüfstände

Hydraulische/pneumatische Druckbeaufschlagungsvorrichtung. Die Steuerung erfolgt über elektrische Drucktasten auf einer grafischen Übersichtstafel oder manuelle Nadelventile (GAS). Jedes Prozesselement wird direkt vom Bediener gesteuert; die wichtigsten Sicherheitsvorkehrungen für Fehlmanöver sind bereits integriert. Dies macht den SKID sehr flexibel für jedes Prüfverfahren. Die Leckage kann (optional) mit einem elektronischen Blasenzähler, einer hochgenauen Wassersäule (API), einem Turbinendurchflussmesser und einem Massendurchflussmesser (FCI 70-2) gemessen werden. Eine Vakuumpumpe kann installiert werden (Option), um sicherzustellen, dass sich keine Luft im Ventilgehäuse befindet, bevor es mit Wasser gefüllt wird, um die Prüfzeit zu verkürzen und die Sicherheit des Bedieners zu erhöhen. Alle Komponenten für den Nassprozess sind aus rostfreiem Stahl gefertigt und für einen Betriebsdruck von 700 bar (1200/2100/4000 bar als Option) ausgelegt. H2O : 700 / 1050 / 1380 / 1600 / 2068 / 4138 / 6897 bar N2: 200 / 450 / 700 / 1380 bar LUFT : 200 / 450bar FÜLLFLUSS : 240L/min LEISTUNG DER DRUCKBEAUFSCHLAGUNG : 1,5 / 3HP VAKUUMPUMPE OPT. : 36 / 80m3/h GAS TEST OPT. : Verfügbar GAS BOOSTER OPT. : Vorhanden CAVITY TEST OPT. : Vorhanden MULTISTATION OPT. : Nicht verfügbar BETÄTIGUNGSBEDIENFELD OPT. : Erhältlich (Option) ATEX-ZERTIFIZIERUNG OPT. : Erhältlich ZULÄSSIGE FLÜSSIGKEITEN : Wasser, Wasser-Öl-Gemisch, Glicole, Ethanol (Atex), Methanol (Atex).
