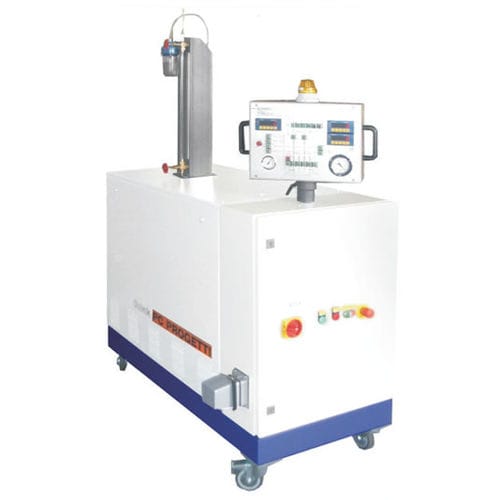

Halbautomatischer Druckaufbauanlage SKM-100

für Ventilfür Prüfstände

Hydraulische/pneumatische Druckbeaufschlagungsanlage mit halbautomatischer Steuerung über ein Bedienpult. Jedes Prozesselement (Ventile und Pumpe) wird vom Bediener über beleuchtete Drucktasten gesteuert. Die Leckage kann (optional) mit einem elektronischen Blasenzähler oder einer Präzisionswassersäule für H2O-Leckagen gemessen werden (Höhe wird mit einem Drucktransmitter gemessen). Eine Vakuumpumpe kann installiert werden (Option), um sicherzustellen, dass sich keine Luft im Ventilgehäuse befindet, bevor es mit Wasser gefüllt wird, um die Prüfzeit zu verkürzen und die Sicherheit des Bedieners zu erhöhen. Alle Komponenten für den Nassprozess sind aus rostfreiem Stahl gefertigt und für einen Betriebsdruck von 700 bar dimensioniert. Es verfügt über eine hohe Füllmenge und die Rückgewinnung der Testflüssigkeit erfolgt automatisch. Metall-zu-Metall-Nadelventile gewährleisten eine hohe Zuverlässigkeit (bis zu 6897 bar als Option). Die "manuelle" Beschaffenheit dieses Skids ermöglicht dem Bediener die Durchführung von Prüfungen an Ventilen (oder Prüfsequenzen), die nicht in der Referenzprüfnorm vorgesehen sind. H2O : 700 / 1050 / 1380 / 1600 / 2068 / 4138 / 6897 bar N2: 200 / 450 / 700 / 1380 bar LUFT : 200 / 450bar FÜLLFLUSS : 120L/min LEISTUNG DER DRUCKBEAUFSCHLAGUNG : 1,5 / 3HP VAKUUMPUMPE OPT. : 36 / 80m3/h GAS TEST OPT. : Verfügbar GAS BOOSTER OPT. : Vorhanden CAVITY TEST OPT. : Vorhanden MULTISTATION OPT. : Verfügbar 2 bis 5 Stationen Steuerung BETÄTIGUNGSBEDIENFELD OPT. : Erhältlich (Option) ZULÄSSIGE FLÜSSIGKEITEN : Wasser, Wasser-Öl-Gemisch, Glicole, Ethanol (Atex), Methanol (Atex).
