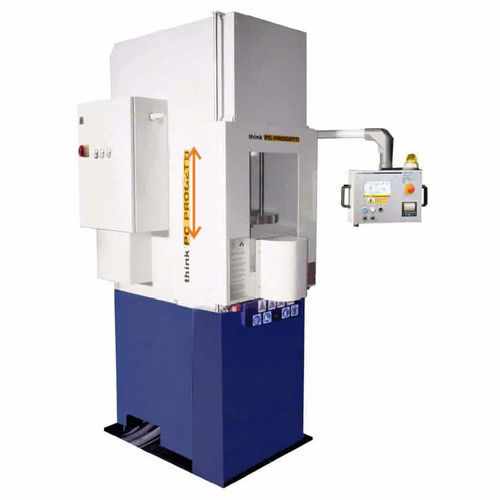

Druckprüfstand BV-CCV/15P

LeckPLC-gesteuertfür Ventil

KOMBINIERTE KLEMMUNG INNERE RADIALDICHTUNG + PROPORTIONALES PRESSEN Vertikaler Prüfstand mit automatischem Prüfablauf. Kombinierte Klemmung: Proportionalpressung und innere Radialdichtungen. Das zu prüfende Ventil ist von einem Strahlwasserschutz umgeben und wird automatisch mit Pneumatikzylindern gesteuert. Eine SPS steuert die Prüfabläufe, die über einen LCD-Touchscreen konfiguriert werden können. REAKTIONSKRAFT : 15 TON (10% Mindestpressung) (siehe Tabelle Arbeitsgrenzen) VENTILLÄNGE MAX : 590 mm VENTILLÄNGE MIN : 50mm BELADEHÖHE : 900mm WASSERBehÄLTER : 300 Liter Extern ERLAUBTE ANSCHLÜSSE : BW. SW, RF, RTJ CLAMPING STYLE : Typ: 3 - Kombiniert: Proportionale Pressung & innere Radialdichtung (Bohrungsstopfen) KONTROLLE DER KLEMMKKRAFT : Automatisch innerhalb eines Intervalls von 10%-100%, proportional zum hydrostatischen Druck im Inneren des zu prüfenden Ventils. BEZUGSNORMEN : ISO, DIN, API, ANSI, ASTM, FCI, BS (andere auf Anfrage). HYDRAULISCHE PRÜFUNG : H2O 700 bar MAX PNEUMATISCHE PRÜFUNG : 0,5 bar - 6 bar PNEUMATISCHE VERSORGUNG : 6,5 bar @ 1100 Nl/min - Trockene Luft, nicht geölt ELEKTRISCHE VERSORGUNG : 3PH + T, 380V@50Hz, 5KW ABMESSUNGEN (MECH) : 730 (L) x 1010 (T) x 2340 (H) mm
