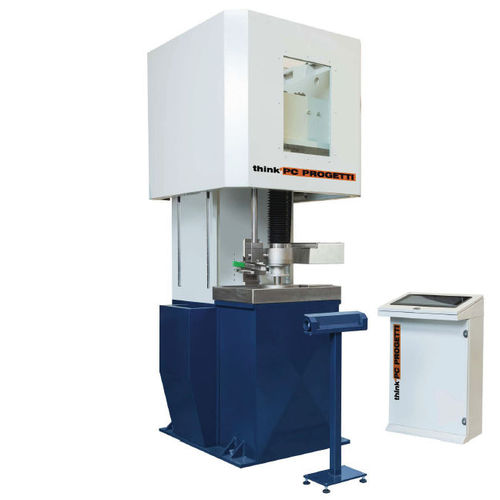

Druckprüfstand BV-CCV/20P

LeckautomatischPLC-gesteuert

KOMBINIERTE KLEMMUNG: INNERE RADIALDICHTUNG + PROPORTIONALES PRESSEN UND AUTOMATISCHER VENTILANTRIEB Vollautomatischer vertikaler Prüfstand mit gesteuerter Pressklemme; die Presskraft wird automatisch entsprechend dem Wasserdruck im Inneren der Ventile gesteuert, und die Ergebnisbelastung wird auf ein Minimum reduziert. Der Prüfstand ist mit einem hydraulischen 90°-Stellantrieb ausgestattet, der das Ventil entsprechend einer Prüfsequenz bewegt. Das hochauflösende Differenzdruckabfall-Lecksuchsystem wird zur Messung von Leckraten nach DIN 12266-1 für GAS-Leckagen verwendet. Eine mobile Ladeplatte erleichtert das Beladen. Ein mobiler Vertikalschutz gewährleistet die Sicherheit des Bedieners im Falle eines Dichtungsschlages. Eine elektronische SPS steuert alle Prüfvorgänge, und der Bediener verfügt über einen LCD-Touchscreen-Monitor zur Einstellung der Prüfabläufe. REAKTIONSKRAFT : 20 TON (10% Mindestpressung) (siehe Tabelle Arbeitsgrenzen) VENTILLÄNGE MAX : 505mm VENTILLÄNGE MIN : 30mm BELADEHÖHE : 900mm WASSERBehÄLTER : Extern 220 Liter ZULÄSSIGE ANSCHLÜSSE : BW, SW, RF, RJ ANSCHLUSSSTIL : Typ 3 - Kombiniert KONTROLLE DER ANSCHLUSSKRAFT : Automatisch innerhalb eines Intervalls von 10...100%, proportional zum hydrostatischen Druck im Inneren des zu prüfenden Ventils. Regelverstärkung wird vom Bediener gesteuert. HYDRAULISCHE PRÜFUNG : H2O mit Öl 5%, 3-40bar(200bar, 650bar, als Option) PNEUMATISCHE PRÜFUNG : 0,5 - 6 bar PNEUMATISCHE VERSORGUNG : 6,5 bar @ 1100 Nl/min - Trockene Luft nicht geölt ELEKTRISCHE VERSORGUNG : 3PH + T, 400V@50Hz, 5KW ABMESSUNGEN (MECH) : 1550(L) x 1050(D) x 2250(H)
