MOBILE BRÜCKE
PROPORTIONALE PRESSKLEMME

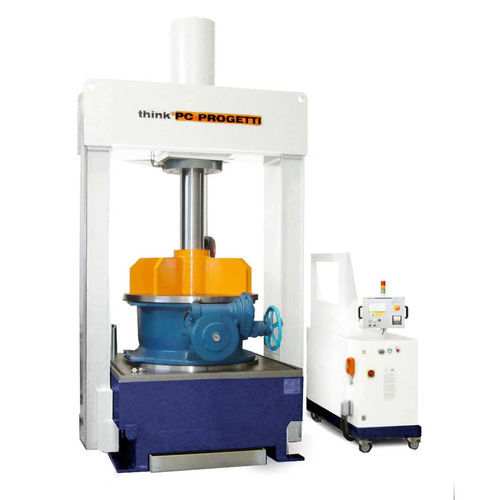

Vertikaler Prüfstand mit gesteuerter Pressklemme; die Presskraft wird automatisch entsprechend dem Wasserdruck im Inneren der Ventile gesteuert, und die resultierende Belastung wird auf ein Minimum reduziert.
Die mobile obere Seitenbrücke ermöglicht das vertikale Laden von Ventilen und die Möglichkeit, einen doppelten Arbeitsstand zu haben; während der erste arbeitet, kann der zweite für andere Ventile vorbereitet werden.
Im Untergeschoss befindet sich ein Wasserbehälter und ein externer Wasserbehälter kann als Option hinzugefügt werden.
Die Verwendung eines offenen Schlosses als Reaktionsstruktur an der Oberseite ermöglicht es dem Benutzer, die Ventilsitze während des Tests visuell zu inspizieren.
Der Prüfstand wird von der SKA-100 Druckbeaufschlagungsvorrichtung gesteuert
REAKTIONSKRAFT : 350 TON (10% Mindestpressung) (siehe Tabelle Arbeitsgrenzen)
ARBEITSSTÄNDE : 1 (2 auf Anfrage)
VENTIL-LÄNGE MAX : 1280mm
VENTILLÄNGE MIN : 180mm
SÄULEN INNERER ABSTAND : 1620mm
BELADEHÖHE : 900mm
BRÜCKENHUB : 1280mm
WASSERKANAL IM UNTERGESCHOSS : 200 Liter
ERLAUBTE ANSCHLÜSSE : RF, RJ
SPANNSTIL : Typ 1 - Proportionale Pressklemmung
KONTROLLE DER KLEMMKKRAFT : Automatisch innerhalb eines Intervalls von 5..100%, proportional zum hydrostatischen Druck im Inneren der zu prüfenden Armatur.
ABMESSUNGEN (MECH) : 2140(L) x 1700(P) x 4050(H)
---
