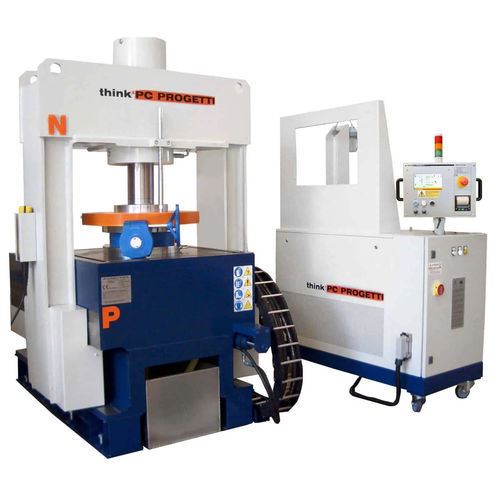

Druckprüfstand BV-PMC/100S

LeckautomatischPLC-gesteuert

MOBILE BRÜCKE PROPORTIONALE PRESSKLEMME Vertikaler Prüfstand mit gesteuerter Pressklemme; die Presskraft wird automatisch entsprechend dem Wasserdruck im Inneren der Ventile gesteuert, und die resultierende Belastung wird auf ein Minimum reduziert. Die mobile obere Seitenbrücke ermöglicht die vertikale Beladung der Ventile und die Möglichkeit, zwei Arbeitsstände zu haben; während der erste in Betrieb ist, kann der zweite für die nächsten Ventile vorbereitet werden. Im Untergeschoss befindet sich ein Wasserbehälter und ein externer Wasserbehälter kann als Option hinzugefügt werden. Die Anlage wird von einem SKA-100 Druckbeaufschlagungssystem gesteuert REAKTIONSKRAFT : 100 TON (10% Mindestpressung) (siehe Tabelle Arbeitsgrenzen) VENTILLÄNGE MAX : 470mm VENTILLÄNGE MIN : 0mm DN MIN-MAX : DN 2" - DN 24" SPALTE INNEN LICHTRAUM : 910mm BELADEHÖHE : 910mm BRÜCKENHUB : 800mm WASSERKANAL IM UNTERGESCHOSS : 300 Liter ERLAUBTE ABSCHLÜSSE : RF, RTJ, Wafer KLEMMSTIL : Typ 1: Proportionale Pressklemmung KONTROLLE DER KLEMMKKRAFT : Automatisch innerhalb eines Intervalls von 10..100%, proportional zum hydrostatischen Druck im Inneren der zu prüfenden Armatur. SCHUTZ GEGEN STRAHLWASSER : Auf Anfrage erhältlich ABMESSUNGEN (MECH) : 1260(L) x 1320(P) x 2110(H)
