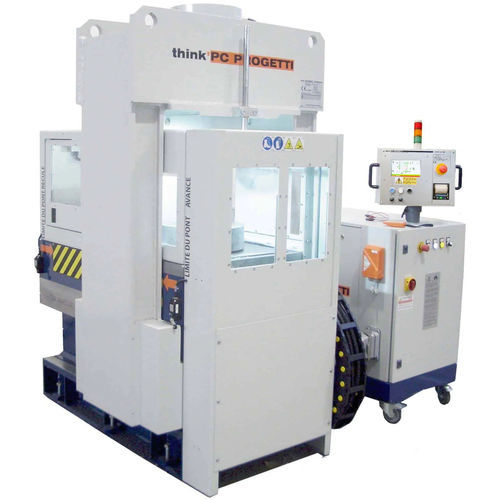

Druckprüfstand BV-PMC/200SP

LeckautomatischPLC-gesteuert

MOBILE BRÜCKE MIT PROPORTIONALER PRESSKLEMME UND AUTOMATISCHER VENTILMARKIERUNG MIT MIKROPERKUSSION Vertikaler Prüfstand mit gesteuerter Pressklemme; die Presskraft wird automatisch entsprechend dem Wasserdruck in den Ventilen gesteuert, und die Ergebnisbelastung wird auf ein Minimum reduziert. Die mobile obere Seitenbrücke ermöglicht das vertikale Laden von Ventilen und die Möglichkeit, zwei Arbeitsstände zu haben; während der erste arbeitet, kann der zweite für die nächsten Ventile vorbereitet werden. Im Untergeschoss befindet sich ein Wasserbehälter und ein externer Wasserbehälter kann als Option hinzugefügt werden. Die Verwendung eines offenen Schlosses als Reaktionsstruktur an der Oberseite ermöglicht es dem Benutzer, die Ventilsitze während der Prüfung visuell zu inspizieren. Der Prüfstand hat einen gepanzerten Stahlschutz an den Seiten. Die Vorderseite kann durch ein mobiles horizontales Schiebetor (optional) geschlossen werden. Eine Markierungsmaschine ist direkt an die SPS-Steuerung angeschlossen, um die Seriennummern auf den geprüften Teilen zu markieren. Der Prüfstand wird von einer SKA-100 Druckbeaufschlagungsanlage gesteuert REAKTIONSKRAFT : 200 TON (10% Mindestpressung) (siehe Tabelle Arbeitsgrenzen) VENTILLÄNGE MAX : 450 mm VENTILLÄNGE MIN : 50mm SÄULEN INNERER ABSTAND : 650mm BELADEHÖHE : 900mm BRÜCKENHUB : 600mm WASSERBEHÄLTER IM UNTERGESCHOSS : 100 Liter ANSCHLÜSSE ERLAUBT : RF, RTJ Klemmbauweise : Typ: 1 - Proportionale Pressklemmung KONTROLLE DER KLEMMKKRAFT : Automatisch innerhalb eines Intervalls von 5%-100%, proportional zum hydrostatischen Druck im Inneren der zu prüfenden Armatur. SCHUTZ GEGEN WASSERSTRAHL : 3-seitig gepanzerter Stahl + bewegliche Fronttür ABMESSUNGEN (MECH) : 1100(L) x 1325 (P) x 2020 (H)
