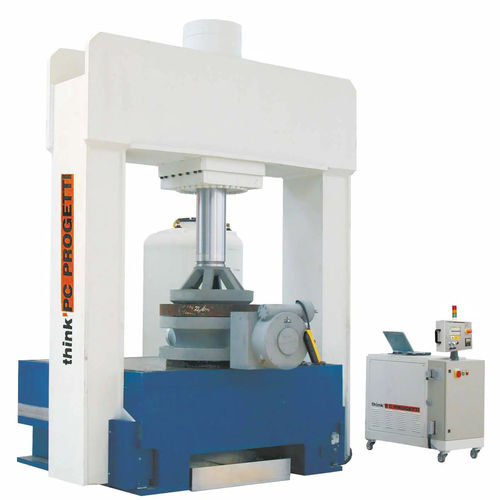

Druckprüfstand BV-PMC/550
LeckautomatischPLC-gesteuert

Druckprüfstand
Druckprüfstand
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Testart
Druck, Leck
Funktionsmodus
automatisch, PLC-gesteuert, PC-steuerbar
Getestetes Produkt
für Ventil
Bereich
Industrie
Technologie
mechanisch, pneumatisch, elektrohydraulisch
Konfigurierung
vertikal
Weitere Eigenschaften
Einsäulen

Beschreibung

MOBILE BRÜCKE MIT PROPORTIONALER PRESSKLEMME Vertikaler Prüfstand mit gesteuerter Pressklemme; die Presskraft wird automatisch entsprechend dem Wasserdruck im Inneren der Ventile gesteuert, und die Ergebnisbelastung wird auf ein Minimum reduziert. Die mobile obere Seitenbrücke ermöglicht die vertikale Beladung der Ventile und die Möglichkeit, einen doppelten Arbeitsstand zu haben; während der erste in Betrieb ist, kann der zweite für andere Ventile vorbereitet werden. Im Untergeschoss befindet sich ein Wasserbehälter und ein externer Wasserbehälter kann als Option hinzugefügt werden. Die Verwendung eines offenen Schlosses als Reaktionsstruktur an der Oberseite ermöglicht es dem Benutzer, die Ventilsitze während des Tests visuell zu inspizieren. Der Prüfstand wird von der SKA-100 Druckbeaufschlagungsvorrichtung gesteuert REAKTIONSKRAFT (SIEHE TABELLE DER ARBEITSGRENZEN) : 550TON (10% Mindestpressung) (siehe Tabelle der Arbeitsgrenzen) ARBEITSSTÄNDE : 1 (2 auf Anfrage) LÄNGE MAX : 1500mm LÄNGE MIN : 700mm SÄULE INNEN LICHTRAUM : 2200mm LADUNG HÖHE : 1000mm BRÜCKENHUB : 1250mm WASSERKANAL IM UNTERGESCHOSS : 220 Liter (nur für verschüttetes Wasser) ERLAUBTE ABSCHLÜSSE : RF, RJ ANSCHLUSSART : Typ 1 - Proportionale Pressklemmung KONTROLLE DER KLEMMKKRAFT : Automatisch innerhalb eines Intervalls von 10...100%, proportional zum hydrostatischen Druck im Inneren des zu prüfenden Ventils. Die Regelung kann vom Bediener gesteuert werden ABMESSUNGEN : 3020(L) x 2200(P) x 4200(H)

---
