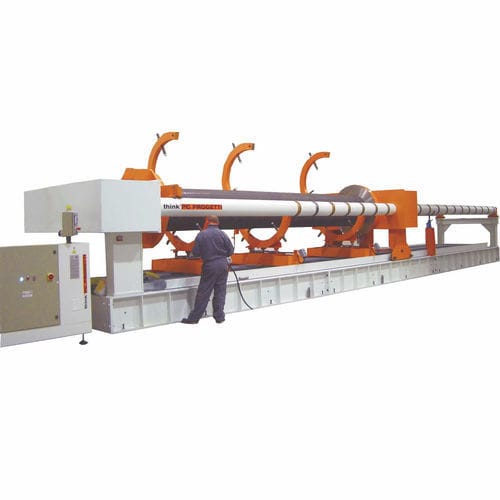

Druckprüfstand BOT-2CSC/1200

LeckautomatischPLC-gesteuert

DOPPELT SEKTORISIERTE SÄULEN UND PROPORTIONALPRESSUNG Prüfstände für Rohre mit der Spannart Nr. 1 "Proportionalpresse". Die Reaktionsbrücken sind durch Sektorsäulen verbunden, die es ermöglichen, die maximale Rohrlänge einzustellen. Die Feineinstellung der Rohre erfolgt über den Hub des Presszylinders. Die rechte Reaktionsbrücke ist in der Lage, über die gesamte Säulenlänge zu laufen, um eine große Bandbreite an Rohrlängen abzudecken, wie in der untenstehenden technischen Tabelle beschrieben. Die Rohre werden von einem Kran von oben geladen, während 4 hydraulische "Lunette"-Heber die Rohre während des gesamten Versuchs unterstützen und in der Lage sind, die Ausrichtung auf den Dichtungsköpfen zu zentrieren und zu "halten", um ein Verbiegen während des Versuchs zu vermeiden. Im Untergeschoss befindet sich ein Wasserbehälter mit einer Verdunstungsbegrenzungsvorrichtung. Der Prüfstand benötigt keine Fundamente und wird von einem Druckskid der SKA-Klasse gesteuert, das bis zu 1000 l/min Wasser einfüllen kann. REAKTIONSKRAFT: 1200 TONNEN Art der Verpressung : Typ 1: Proportionales Pressen MAX-ROHRLÄNGE : 12500 mm MIN-ROHRLÄNGE : 2000 mm MAX-ROHR-DURCHMESSER : 1250 mm ZULÄSSIGER ELLIPTISCHER FEHLER : 0,5% HÖHE DER DURCHFLUSSACHSEN : 1770 mm WASSERBEHÄLTER IM UNTERGESCHOSS : 14000 Liter MAX TESTDRUCK : 700 / 1050 bar FÜLLFLUSS : 1000 Liter/min VORBEFÜLLUNGSVAKUUM : 160 m /h PNEUMATISCHE VERSORGUNG : 6.5 bar @ 1500 Nl/min Trockene Luft, nicht geölt ABMESSUNGEN : 15000(L) x 2720(P) x 2650(H)
