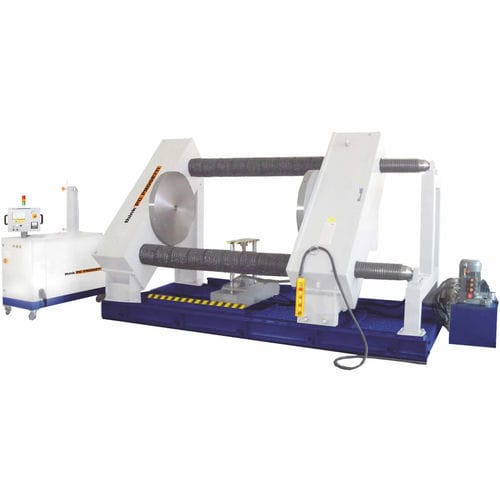

Druckprüfstand BO45-2V/600

HaltbarkeitLeckPLC-gesteuert

Horizontaler Prüfstand mit innerer Radialdichtung in Klemmausführung. Die bewegliche Reaktionsbrücke wird von zwei geschraubten Säulen bewegt, die sicherstellen, dass keine äußeren Kräfte auf den Ventilkörper wirken. Diese Eigenschaft macht sie konform mit den am meisten verbreiteten internationalen Prüfnormen. Die 45°-Säulen ermöglichen die vertikale Beladung der Ventile für die Prüfung mit einem Kran oder einem horizontalen Ladegabelstapler. Außerdem wird die vertikale Ladehöhe reduziert. Im Untergeschoss ist ein Wasserbehälter als Wasserreservoir für Prüfvorgänge installiert. Gesteuert wird die Anlage durch einen Druckausgleichsschlitten der Klasse SKA-100 oder SKM-100 REAKTIONSKRAFT : 600TON (siehe Tabelle der Arbeitsgrenzen) VENTILLÄNGE MAX : 2500mm VENTIL-LÄNGE MIN : 600mm SÄULEN INNERER ABSTAND : 1300mm HÖHE DER DURCHFLUSSACHSEN : 1400mm WASSERBEHÄLTER IM UNTERGESCHOSS : 1000Liter LIFTER : Siehe Option SCHRAUBENSTAUBSCHUTZ : Siehe Option ZULÄSSIGE ANSCHLÜSSE : BW, SW, RF, RJ KLEMMSTIL : Typ 2 - Innenradial ABMESSUNGEN (MECHANISCH) : 4200(L) x 2340(P) x 2300(H)
