Druckprüfstand BO45-2V/850

HaltbarkeitfestigkeitLeck

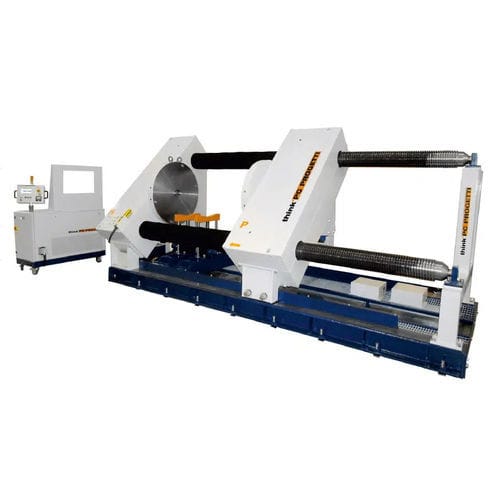

Horizontaler Prüfstand mit innerer Radialdichtung in Klemmausführung. Die bewegliche Reaktionsbrücke wird von zwei geschraubten Säulen bewegt, die sicherstellen, dass keine äußeren Kräfte auf den Ventilkörper wirken. Diese Eigenschaft macht sie konform mit den am meisten verbreiteten internationalen Prüfnormen. Die 45°-Säulen ermöglichen die vertikale Beladung der Ventile für die Prüfung mit einem Kran oder einem horizontalen Ladegabelstapler. Außerdem wird die vertikale Ladehöhe reduziert. Im Untergeschoss ist ein Wasserbehälter als Wasserreservoir für Prüfvorgänge installiert. Gesteuert wird die Anlage durch ein Druckbeaufschlagungsgerät der SKM- oder SKA-Klasse REAKTIONSKRAFT (SIEHE TABELLE DER ARBEITSGRENZEN) : 580TON (siehe Tabelle der Arbeitsgrenzen) VENTILLÄNGE MAX : 3000mm VENTILLÄNGE MIN : 200mm SPALTEN INNEN LICHTRAUM : 1300mm HÖHE DER DURCHFLUSSACHSEN : 900mm WASSERBEHÄLTER IM UNTERGESCHOSS : 1100Liter LIFTER : Siehe Option SCHRAUBENSTAUBSCHUTZ : Siehe Option ZULÄSSIGE ANSCHLÜSSE : BW, SW, RF, RJ KLEMMARTYP : Typ 2 - Innenradial REFERENZNORMEN : ISO, DIN, API, ANSI, ASTM, FCI, BS (andere auf Anfrage) ELEKTRISCHE VERSORGUNG : 3PH + T, 380V@50Hz, 7,5KW ABMESSUNGEN (MECH) : 4700(L) x 2340(P) x 2300(H) mm
