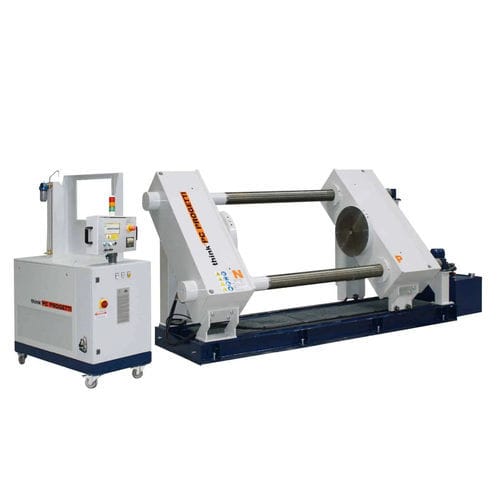

Druckprüfstand BO45-2CV/400

HaltbarkeitLeckDurchfluss

Horizontaler Prüfstand mit kombinierter Spannvorrichtung: innere Radialdichtung und Pressenspannvorrichtung. Die bewegliche Reaktionsbrücke wird von zwei geschraubten Säulen bewegt, die sicherstellen, dass keine äußeren Kräfte auf den Ventilkörper wirken, und ein Hydraulikzylinder kann die Pressung mit oder ohne Proportionalsteuerung vornehmen. Dank dieser Vorzüge entspricht das Ventil den gängigsten internationalen Prüfnormen. Ein Wasserbehälter ist als Wasserreservoir für Testverfahren installiert. Komplette Durchflussmessersätze können installiert werden (siehe Option), um Dichtheitsprüfungen an Regelventilen durchzuführen. Der Prüfstand wird von einer SKA-100 Druckbeaufschlagungsanlage gesteuert REAKTIONSKRAFT : 400 TON (10% Mindestpressung) (siehe Tabelle Arbeitsgrenzen) VENTIL-LÄNGE MAX : 2000mm VENTILLÄNGE MIN : 0mm SÄULEN INNERER ABSTAND : 1400mm Höhe der Fließachsen : 1320 mm vom Boden WASSERBEHÄLTER IM UNTERGESCHOSS : 900 Liter ZULÄSSIGE ABSCHLÜSSE : BW, SW, RF, RJ KLEMMSTIL : Typ 3 - Kombinierte innere radiale Klemmung & Pressklemmung mit Proportionalsteuerung. ABMESSUNGEN : 3450(L) x 2000(P) x 2000(H)(Mechanische Struktur)
