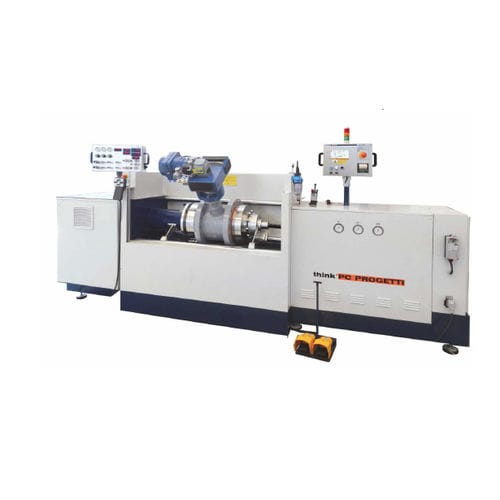

Druckprüfstand BO30-2CV/50P

HaltbarkeitLeckPLC-gesteuert

Horizontaler Prüfstand mit kombinierter Spannvorrichtung: innere Radialdichtung und Pressenspannvorrichtung. Die bewegliche Reaktionsbrücke wird durch eine geschraubte Säule bewegt, die eine völlige Abwesenheit von äußeren Kräften auf den Ventilkörper gewährleistet, und ein Hydraulikzylinder kann die Pressung mit oder ohne Proportionalsteuerung vornehmen. Dieses Vorrecht macht es konform mit den am meisten verbreiteten internationalen Teststandards. Auf der festen Brückenseite ist ein Abstandshalter von 600 mm angebracht, um große Antriebe unterzubringen. Im Untergeschoss ist ein Wasserbehälter als Wasserreservoir für die Prüfverfahren installiert. Der Testprozess wird durch eine elektronische SPS und einen LCD-Touchscreen gesteuert. Die Prüfdaten können auf einem 24cln-Thermodrucker direkt im Prüfbereich ausgedruckt oder über eine serielle Verbindung (Standard) auf einen Windows-basierten PC mit der TestREC-Zertifizierungssoftware heruntergeladen werden. REAKTIONSKRAFT : 50 TON (10% Mindestpressung) (siehe Tabelle Arbeitsgrenzen) VENTILLÄNGE MAX : 620 mm VENTILLÄNGE MIN : 0 mm SPALTEN INNENABSTAND : 590 mm HÖHE DER DURCHFLUSSACHSEN : 885 mm WASSERBEHÄLTER IM UNTERGESCHOSS : 100 Liter ANSCHLÜSSE ERLAUBT : RF, RTJ, BW, SW KLEMMSTIL : Typ 3 - kombinierte Klemmung KONTROLLE DER KLEMMKRAFT : Ein/Aus & proportional (Option) BEZUGSNORMEN : ISO, DIN, API, ANSI, ASTM, FCI, BS (andere auf Anfrage). FÜLLFLUSS : 50 Liter/min VAKUUMPUMPE : 36m /h (Option) VAKUUMPUMPENSTANDARD-DURCHFLUSSMESSER : Siehe Tabelle (andere Durchflussmesser auf Anfrage) MAX DRUCK : 700 bar (Wasser) - 6 bar (Luft) ABMESSUNGEN (MECH) : 3670(L) x 600(P) x 1700(H)
