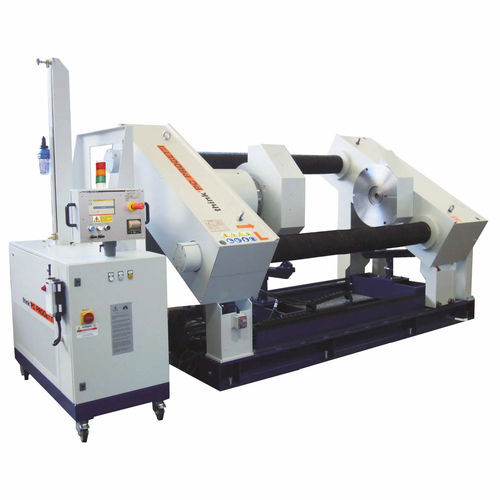

Druckprüfstand BO30-2CV/500

HaltbarkeitLeckPLC-gesteuert

Horizontaler Prüfstand mit kombinierter Klemmvorrichtung: innere Radialdichtung und Pressklemmvorrichtung. Die bewegliche Reaktionsbrücke wird von zwei geschraubten Säulen bewegt, die sicherstellen, dass keine äußeren Kräfte auf den Ventilkörper wirken, und ein Hydraulikzylinder kann eine Pressklemmung mit oder ohne Proportionalsteuerung vornehmen. Dank dieser Vorzüge entspricht es den am meisten verbreiteten internationalen Prüfnormen. Komplette Durchflussmessersätze können installiert werden (siehe Option), um Dichtheitsprüfungen an Regelventilen durchzuführen. Der Prüfstand wird von der Druckbeaufschlagungsanlage SKA-100 gesteuert REAKTIONSKRAFT : 500 TON (10% Mindestpressung) (siehe Tabelle Arbeitsgrenzen) VENTIL-LÄNGE MAX : 1760mm VENTILLÄNGE MIN : 0mm SPALTE INNEN LICHTRAUM : 1160mm HÖHE DER DURCHFLUSSACHSEN : 1000mm WASSERBEHÄLTER IM UNTERGESCHOSS : 470 Liter Hebevorrichtungen : 2x5 TON ZULÄSSIGE ANSCHLÜSSE : BW, SW, RF, RJ SPANNSTIL : Typ 3 - Kombinierte innere Radialspannung & Pressspannung mit Proportionalsteuerung. ABMESSUNGEN (MECH) : 3441 (L) x 1817 (P) x 1980 (H)
