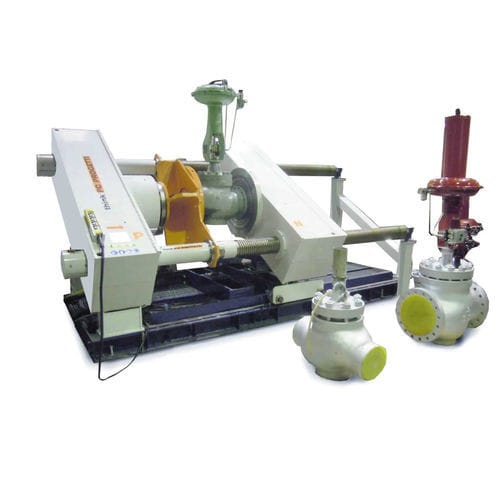

Druckprüfstand BO30-2CV/750

HaltbarkeitLeckPLC-gesteuert

Horizontaler Prüfstand mit kombinierter Klemmung: innere Radialdichtung und Pressenspannvorrichtung. Konzipiert für die Prüfung von Regelventilen bis zu 32″ nach FCI 70-2 und DIN EN 12266. Die bewegliche Reaktionsbrücke wird von zwei geschraubten Säulen bewegt, die sicherstellen, dass keine äußeren Kräfte auf den Ventilkörper wirken, und ein Hydraulikzylinder sorgt für die Pressklemmung mit oder ohne Proportionalsteuerung. Durch dieses Vorrecht entspricht es den am meisten verbreiteten internationalen Prüfnormen. Im Keller ist ein Wasserbehälter als Wasserreservoir für die Prüfverfahren installiert. Der Prüfstand wird von einer SKA-100 Druckbeaufschlagungsanlage mit Steuerventilanlagen gesteuert. REAKTIONSKRAFT : 750 TON (10% Mindestpressung) (siehe Tabelle Arbeitsgrenzen) VENTILLÄNGE MAX : 2200mm VENTILLÄNGE MIN : 0mm SPALTEN INNEN LICHTRAUM : 1500mm Höhe der Fließachsen : 1350mm vom Boden WASSERBECKEN IM UNTERGESCHOSS : 950 LITER Hebevorrichtungen : 2x10 TON ZULÄSSIGE ABSCHLÜSSE : BW, SW, RF, RJ KLEMMENSTIL : Typ 3 - Kombiniert ABMESSUNGEN : 4630(L) x 2300 (P) x 2170(H)
