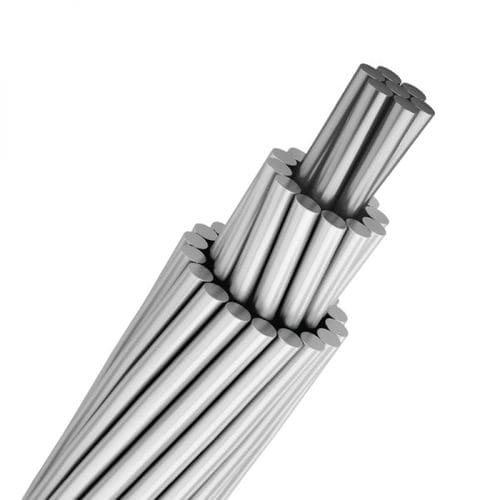

Aluminium-Leitungsdraht ACSS series

Stahlrundmehrstrangig

Aluminiumleiter mit stahlgestütztem Kern ASTM B 609: Standard Specification for Aluminum 1350 Round Wire, Annealed and Intermediate Tempers, for Electrical Purposes. ASTM B 498: Standard-Spezifikation für verzinkten (galvanisierten) Stahlkerndraht für Aluminiumleiter, stahlverstärkt (ACSR). ASTM B 856: Standard Specification for Concentric-Lay-Stranded Aluminum Conductors, Coated Steel Supported (ACSS). ACSS ist ein konzentrisch verseilter Verbundleiter, der aus einem Kern aus verzinkten Stahllitzen und einer oder mehreren Schichten aus geglühtem oder weichem 1350-O-Aluminium besteht. Der Stahlkern besteht aus verzinktem Stahl der Klasse A, der aufgrund des geglühten oder weichen Aluminiums den Großteil oder die gesamte mechanische Belastung des Leiters trägt. Auf Anfrage ist die Stahleinlage auch in hochfester Ausführung erhältlich. ACSS-Kabel (Aluminum Conductor Steel Supported) werden für Freileitungen verwendet. ACSS ist für den Dauerbetrieb bei höheren Temperaturen von bis zu 2500 °C ohne Festigkeitsverlust ausgelegt, was eine erhebliche Steigerung der Strombelastbarkeit gegenüber ACSR ermöglicht. ACSS ist selbstdämpfend, sackt bei elektrischer Notbelastung weniger durch als ACSR, und seine Enddurchbiegung wird nicht durch das langfristige Kriechen von Aluminium beeinträchtigt. Aufgrund dieser Vorteile eignet sich ACSS für neue Leitungen, bei denen die Strukturen aufgrund des geringeren Leiterdurchhangs optimiert werden können oder bei denen hohe Notlasten erforderlich sind, oder für Leitungen, bei denen äolische Schwingungen ein Problem darstellen. Bestehende Leitungen können mit ACSS neu verdrahtet werden, um unter Verwendung der vorhandenen Abstände und Spannungen einen höheren Strom zu ermöglichen.
