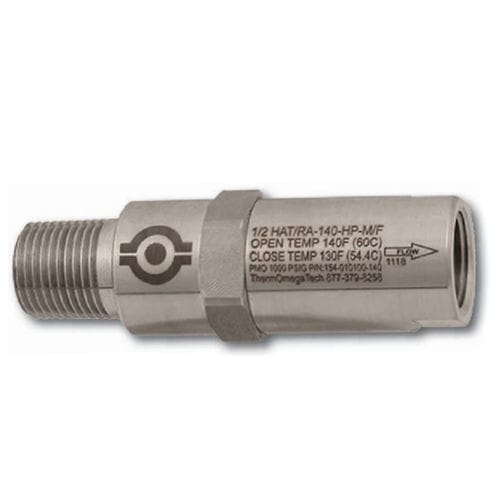

Das HAT/RA-HP-Pumpenüberdruckventil wurde entwickelt, um Systeme mit höherem Nenndruck (bis zu 1000 PSIG [69 BAR]) vor Schäden durch Übertemperatur zu schützen.
Betrieb
Das selbsttätige HAT/RA-HP (Heat Actuated Trap/Reverse Acting - High Pressure) Thermostatische Überströmventil wird an der Pumpe installiert, um die Flüssigkeitstemperatur zu überwachen. Wenn die Flüssigkeitstemperatur in den Betriebsbereich des HAT/RA-HP ansteigt, öffnet das thermische Stellglied das Ventil, um die überhitzte Flüssigkeit abzulassen. Wenn die Auslasstemperatur sinkt, wird das Ventil in die geschlossene Position moduliert und der Durchfluss reduziert. Durch diese modulierende Wirkung wird eine relativ konstante Flüssigkeitstemperatur aufrechterhalten und die Wasser- und Energieverschwendung reduziert.
Typische Anwendungen
Das thermostatische Überströmventil HAT/RA-HP wird häufig als thermisches Überströmventil an Feuerlöschpumpen und Hochdruckwasserpumpen eingesetzt, um diese im Leerlauf kühl zu halten. Es kann als Regelventil eingesetzt werden, um den Durchfluss von Glykol, Wasser oder anderen Medien in kritischen Kühlanwendungen aufrechtzuerhalten und um auf wirtschaftliche Weise Wärme aus Geräten oder einem Prozess abzuführen
Konstruktionsmerkmale
Exklusive selbsttätige Thermoloid®-Wachsmischung als thermischer Stellantrieb
Ausgelegt für Systeme mit höherem Druck - bis zu 1000 PSIG
Gehäuse, Fittings, Feder und Stopfen komplett aus Edelstahl
Kompakte geringe Masse - schnelles Ansprechen
Korrosionsbeständig - lange Lebensdauer
Absperrkegel für zuverlässiges Absperren
Funktioniert in einem engen Temperaturbereich
Vorteile
Selbsttätig - keine externe Stromquelle erforderlich
Schützt Pumpe und Pumpendichtungen vor Schäden durch Überhitzung
Hält die Auslauftemperatur konstant
Verbessert die Systemeffizienz
Unbeeinflusst von Druckschwankungen
---
