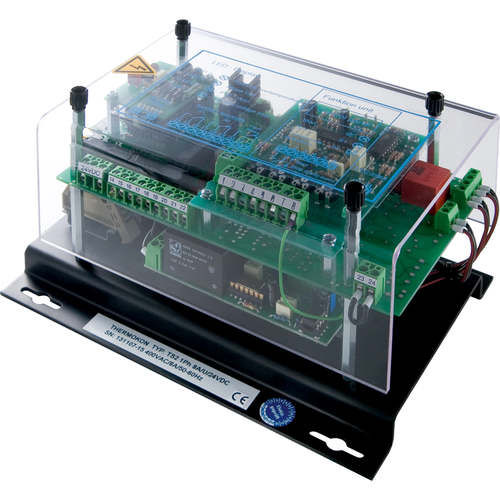

Thyristor-Leistungssteller TS2

dreiphasigfür Beleuchtungsanwendungenfür Heizsystem

Thyristor-Leistungssteller dienen als Stellglieder für die industrielle Leistungssteuerung (z.B. Lüfter, Pumpen, Lampen, Heizregister, Industrieöfen). Ihr robuster und kompakter Aufbau ermöglicht eine verschleißfreie Steuerung mit hohem Wirkungsgrad. • Anwendung/Typ : Thyristor-Leistungssteller • Konfiguration : Jumper, DIP-Schalter • Ausgang Spannung : Referenzspannung für Potentiometer: 10 V = • Ausgang Schaltkontakt : Meldekontakt bei 100% Ua, Meldekontakt bei Störzustand, Wechselkontakte, 2A für 230 V ~, potentialfrei, Leistungsausgang für ohmsche und induktive Lasten, 75 A: 50 kW (400 V ~ / 75 A), 90 A: 60 kW (400 V ~ / 90 A), 120 A: 78 kW (400 V ~ / 120 A) • Eingang : Eingang für Potentiometer 2,5..10 kΩ, Eingang für PTC gemäß DIN 44081, Ansteuerung mit Sollwertsignal 0..10 V =, 0..20 oder 4..20 mA, optional konfigurierbar • Temperatureinsatzbereich (°C) : 0..+55 • Spannungsversorgung : L1, L2, L3, N: 400 V ~ 48..62 Hz, selbstsynchronisierend • Leistungsaufnahme : 75 A: typ. 202 W, 90 A: typ. 243 W, 120 A: typ. 324 W • Anzeige : 9 LEDs zur Anzeige des Gerätestatus • Gehäuse : Aluminium, Abdeckung Plexiglas • Schutzart : IP23 • Anschluss : Leistungsanschlüsse, M8 Anschlussschraube für Kabelschuh, Anschluss Steuerelektronik, max. 1,5 mm² • Montage : 4 Befestigungsbohrungen Ø=8 mm für die Montage auf verzinkten Montageplatten (Schaltschrank) • Gerät Länge (mm) : 200 • Gerät Breite (mm) : 140 • Gerät Höhe (mm) : 115
