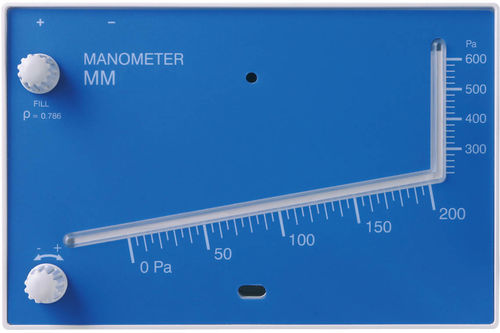

Differential-Manometer MM series

analogKunststoffSchrägrohr

Kompaktes Differenzdruck-Schrägrohrmanometer zur zuverlässigen Anzeige und überwachung des Luftdruckes in der Lüftungs- und Klimatechnik. • Anwendung/Typ : Differenzdruck-Manometer • Einsatzzweck : Messwerterfassung • Messgrößen : Differenzdruck • Schnittstelle : Schaltkontakt • Ausgang Schaltkontakt : Schaltbereich, PS600 40..600 Pa, PS1500 100..1500 Pa, Schaltdifferenz, PS600 30 Pa, PS1500 80 Pa, max. 250 V ~, 3 A ohmsche Last, 2 A induktive Last, Mikroschalter mit Silberkontakten, Lebensdauer: >1.000.000 Schaltspiele • Einsatzbereich Druck : Luft und nicht entflammbare / nicht aggressive Gase, max. 200 kPa • Messbereich Druck : MM50 -50..+50 Pa, MM100 -20..+100 Pa, MM500 -100..+500 Pa, MM600 0..+600 Pa • Genauigkeit Druck : ±1 Pa, MM500 ±5 Pa (-100..0 Pa), ±25 Pa (+1..+500 PA), MM600 ±5 Pa (0..+200 Pa), ±25 Pa (201..+600 PA) • Anzeige : Flüssigkeitsanzeige • Gehäuse : ABS, Deckel PMMA, PS: Deckel PC, Membran Silikon • Farbe : blau • Schutzart : IP54, gemäß DIN EN 60529 • Anschluss : Kabeleinführung M16 für Kabel mit Ø=8 mm, Schraubklemme, max. 1,5 mm², Druckanschluss ABS, Anschlussschlauch: PVC, soft • Lieferumfang : inkl. Befestigungsschrauben (2x), inkl. Druckanschluss-Set und 2 m PVC-Anschlussschlauch, inkl. 30 ml Anzeigeflüssigkeit, inkl. 2 Markierungsaufkleber (rot/grün) • Gerät Länge (mm) : 210 • Gerät Breite (mm) : 140 • Gerät Höhe (mm) : 60
