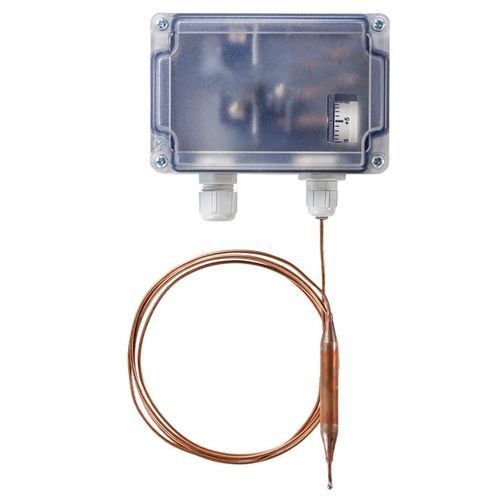

Frostschutzthermostat TFR series

KapillarDifferentialKlemmleiste

Frostschutzthermostat zur luftseitigen Temperaturüberwachung von Wasser-/Lufterwärmern in Lüftungs- und Klimaanlagen, um Frostschäden zu verhindern. Es besitzt eine kleine Schaltdifferenz und eine hohe Reproduzierbarkeit. Die Rückstellung erfolgt automatisch, beim Typ "-R" mittels Freigabetaste. Durch das Schalten des Frostschutzthermostats können beispielsweise folgende Frostschutzmaßnahmen ausgelöst werden: Ventilator AUS, Außenluftklappe ZU, Luftwärmeventil 100% AUF, Lufterwärmerpumpe EIN, Kältemaschine (Verdichter) und Luftbefeuchter AUS, Auslösung der Frostgefahrmeldung optisch und/oder akustisch • Anwendung/Typ : Frostschutzthermostat • Einsatzzweck : Messwerterfassung • Messgrößen : Temperatur • Schnittstelle : Schaltkontakt • Funktionen : Frostschutz • Bedienelemente : Drehknopf, -10..+15 °C, Standardeinstellung +5 °C, Rückstelltaster • Ausgang Schaltkontakt : 1-poliger Umschalter bzw. Wechsler, Schaltdifferenz, 2 °C ±1 °C, Schaltleistung, 250 V ~, max. 10 A • Einsatzbereich Feuchte : max. 85% rH nicht dauerhaft kondensierend • Genauigkeit Temperatur : Reproduzierbarkeit ±0,5 K • Medienberührendes Material : Kapillarrohr, Kupfer mit Füllung R 507, Ansprechlänge Fühler ca. 600 mm, Kontaktmaterial Ag/Ni (90%/10%), vergoldet (3 µm) • Einbaulänge (mm) : 1800, 3000, 6000, 12000 • Gehäuse : PA6 GK30 • Farbe : lichtgrau, Deckel ABS transparent • Schutzart : IP65, gemäß DIN EN 60529 • Anschluss : Kabeleinführung M16 für Kabel mit Ø=8 mm, Schraubklemme, max. 2,5 mm² • Lieferumfang : inkl. Montagewinkel-Set • Gerät Länge (mm) : 120 • Gerät Breite (mm) : 110 • Gerät Höhe (mm) : 51 • Hinweise : Montageflansch MF2 verwendbar ab Einbaulänge 3000 mm
