Thermoelement AF25+ RS485 Modbus

Anlege0-10 VRS-485

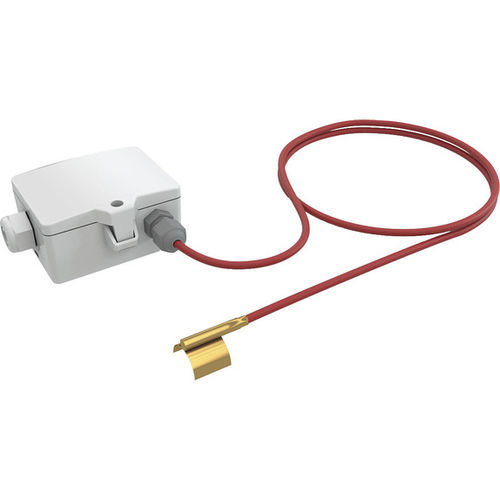

Der Anlegesensor im USE-Gehäuse mit Anschlusskabel und Messinglasche dient zur Messung der Oberflächentemperatur an Rohren (Kalt- oder Warmwasser) und sonstigen Kontaktflächen. Spannband/Spannschelle und Wärmeleitpaste sind als Zubehör erhältlich. • Anwendung/Typ : Anlegesensor, Kabelsensor • Einsatzzweck : Messwerterfassung • Messgrößen : Temperatur • Schnittstelle : RS485 Modbus, Aktiv, 0..5 V, 0..10 V • Konfiguration : USEapp, uConfig, BUS • Sensor : SI-Protection zum Schutz vor Feuchtigkeit und Vibrationen • Ausgang Spannung : 0..10 V oder 0..5 V, einstellbar über Jumper, live-zero-Konfiguration über App oder uConfig, min. Last 5 kΩ, min. Last 10 kΩ • Netzwerktechnologie : RS485 Modbus • Datenübertragung : RS485 Modbus RTU, halbduplex, Baudrate 9.600, 19.200, 38.400 oder 57.600, Parität: keine (2 Stoppbits), gerade oder ungerade (1 Stoppbit) • Temperatureinsatzbereich (°C) : -50..+135 • Temperatureinsatzbereiche (°C) : -50..+135 • Ausgangssignal Temperatur : Skalierung Analogausgang, 0..+160 °C (Standardeinstellung), auswählbar aus 8 Temperaturbereichen -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, optional konfigurierbar • Einsatzbereich Feuchte : max. 85% rH nicht dauerhaft kondensierend • Genauigkeit Temperatur : ±0,5 K (typ. bei 21 °C), im Standardmessbereich, Offset-Einstellung über App oder uConfig • Spannungsversorgung : 15..35 V = SELV, 19..29 V ~ SELV • Leistungsaufnahme : max. 2,5 W (24 V =), 4,3 VA (24 V ~) • Medienberührendes Material : Fühlerhülse, Ø=6 mm, Messing, mit Anlegelasche, 16-fach segmentverformt (IP65) • Einbaulänge (mm) : 35
