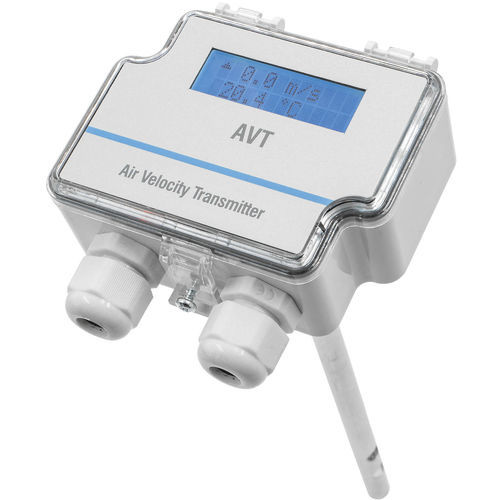

Luftgeschwindigkeits-Messumformer / mit Temperaturmessung AVT active

digitalThermo

Messumformer für Strömungsgeschwindigkeiten mit drei umschaltbaren Messbereichen und integriertem Temperatursensor. Zur Messung und überwachung von Strömungsgeschwindigkeiten in Zu- und Abluftanlagen an Ventilatoren, Stellklappen und Elektro-Heizregistern. Optional stehen Varianten mit LCD und mit Relaisausgang zur Grenzwertüberwachung zur Verfügung. • Anwendung/Typ : Strömungsgeschwindigkeits-Messumformer • Einsatzzweck : Messwerterfassung • Messgrößen : Temperatur, Strömungsgeschwindigkeit • Schnittstelle : Aktiv, 0..10 V, 4..20 mA, Schaltkontakt • Konfiguration : Jumper • Sensor : kalorimetrisches Messprinzip • Ausgang Spannung : 2x 0..10 V, min. Last 1 kΩ • Ausgang Strom : 2x 4..20 mA, max. Bürde 400 Ω • Ausgang Schaltkontakt : Wechselkontakt, potentialfrei, 250 V ~ / 6 A, 30 V = / 6 A • Temperatureinsatzbereich (°C) : 0..+50 • Ausgangssignal Temperatur : 0..+50 °C • Einsatzbereich Feuchte : max. 85% rH nicht dauerhaft kondensierend • Genauigkeit Temperatur : ±0,5 K (typ. bei 21 °C), bei Strömungsgeschwindigkeit >0,5 m/s <0,5 K • Messbereich Strömung : 0..2, 0..10, 0..20 m/s, optional konfigurierbar • Genauigkeit Strömung : 0..2 m/s <0,2 m/s + 5% des Messwerts (typ. bei 21 °C), 0..10 m/s <0,5 m/s + 5% des Messwerts (typ. bei 21 °C), 0..20 m/s <1 m/s + 5% des Messwerts (typ. bei 21 °C) • Spannungsversorgung : 15..24 V = (±10%) SELV, 24 V ~ (±10%) SELV • Leistungsaufnahme : max. 2 W, max. 2,4 W • Medienberührendes Material : Fühlerhülse, Ø=10 mm, Edelstahl V2A (1.4305), Länge 210 mm • Einbaulänge (mm) : 195 • Anzeige : LCD 3,5", 45,7x12,7 mm zur Messwertanzeige • Gehäuse : ABS, Deckel PC • Farbe : lichtgrau • Schutzart : IP54, gemäß DIN EN 60529
