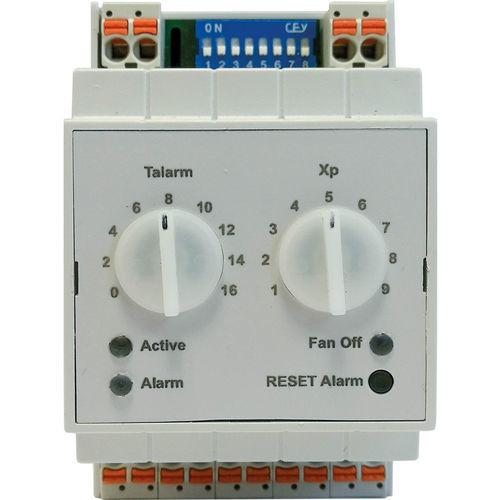

Frostschutzthermostat TFRe active

elektronischregelbarNO

Elektronisches Frostschutzthermostat zur Temperaturüberwachung von Luft-/Warmwasser-Wärmetauschern, um Beschädigungen an der Lüftungsanlage zu verhindern. Die Temperaturmessung erfolgt typischerweise durch einen schnellansprechenden Sensor im Auslass des Wärmetauschers. Bei Unterschreitung des eingestellten Grenzwerts übersteuert das TFRe das ursprüngliche Reglersignal des Heizventils zu grösserer Ventilöffnung, um ein Einfrieren zu verhindern. Bei weiter fallendender Temperatur wird als Anlagenschutz der Lüfter gestoppt und die übergeordnete Steuerung alarmiert. Ein schnellansprechender Sensor (z.B. TF14 mit KL4VA) zur Temperaturerfassung im Wasserauslass des Wärmetauschers ist separat erhältlich. • Anwendung/Typ : Frostschutzthermostat • Einsatzzweck : Messwerterfassung • Messgrößen : Temperatur • Schnittstelle : Aktiv, 0..10 V, Schaltkontakt • Funktionen : Ansteuerung von Ventilstellantrieben, integrierter Regler, integrierter P-Regler, Frostschutz, Alarm bei Kabelbruch oder Kurzschluss des Sensors, Alarmsollwert 0..+16 °C (Schalthysterese 0..+3 °K einstellbar) • Bedienelemente : 2 Drehknöpfe (Talarm und Xp) • Konfiguration : DIP-Schalter • Ausgang Spannung : 0..10 V (Temperaturmesswert 0..+100 °C), 0..10 V (Stellgröße für Ventilstellantrieb 0..+100%), max. Last 10 mA • Ausgang Schaltkontakt : Schließerkontakt Lüfter, potentialfrei, für 250 V ~, Last max. 6 A, Schließerkontakt Alarm, potentialfrei, für 30 V ~, Last max. 1 A • Eingang : 1x Eingang Sensor PT1000 (Standard), NTC10K, Ni1000, Ni1000TK5000, 1x Eingang für externen Controller zur Vorgabe der Stellgröße, 1x Eingang für potentialfreien Kontakt • Einsatzbereich Feuchte : max. 85% rH nicht kondensierend
