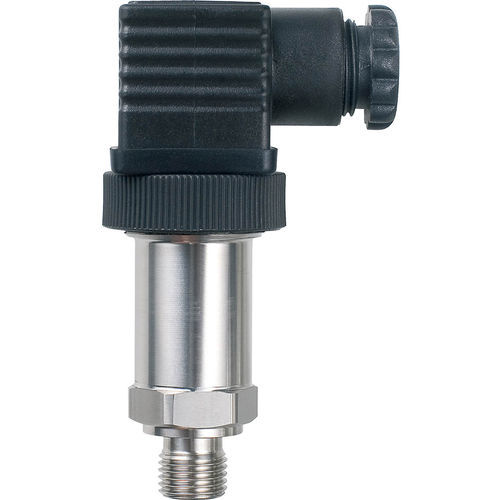

Absolutdruckmessumformer DLF series

Membran4-20 mA0-10 V

Druckmessumformer zur Messung des relativen Druckes in flüssigen Medien und in Luft oder nicht aggressiven Gasen für die Kältetechnik, Hydraulik, den Anlagenbau und die Prozesstechnik. Dank der dichten Edelstahlmembrane ist der Sensor auch in Kältemittel einsetzbar. Zum einfachen Anschließen empfehlen wir die 5 m Anschlussleitung mit Stecker (siehe Zubehör). • Anwendung/Typ : Druck-Messumformer • Einsatzzweck : Messwerterfassung • Messgrößen : Druck • Schnittstelle : Aktiv, 0..10 V, 4..20 mA • Ausgang Spannung : 0..10 V, min. Last 5 kΩ • Ausgang Strom : 4..20 mA, max. Bürde 500 Ω • Temperatureinsatzbereich Gehäuse (°C) : -40..+105 • Einsatzbereich Druck : flüssige Medien, Luft und nicht entflammbare / nicht aggressive Gase • Messbereich Druck : -1..0 bar, 0..1 bar, 0..1,6 bar, 0..2 bar, 0..2,5 bar, 0..4 bar, 0..6 bar, 0..10 bar, 0..16 bar, 0..25 bar, 0..40 bar, 0..60 bar, 0..100 bar • Genauigkeit Druck : ±0,5% (typ. bei 21 °C) • Spannungsversorgung : 15..24 V = (±10%) SELV, 24 V ~ (±10%) SELV • Leistungsaufnahme : typ. 0,15 W (24 V =), typ. 0,5 W (24 V =), 0,3 VA (24 V ~) • Medienberührendes Material : Edelstahl V2A (1.4305), G1/2", G1/4" • Schutzart : IP65, gemäß DIN EN 60529 • Anschluss : Klemmverschraubung für Kabel mit max. Ø=8 mm, Stecker MVS gemäß DIN EN175301-803 • Verpackung Länge (mm) : 170 • Verpackung Breite (mm) : 120 • Gerät Länge (mm) : 50 • Gerät Breite (mm) : 35 • Gewicht (g) : 60
