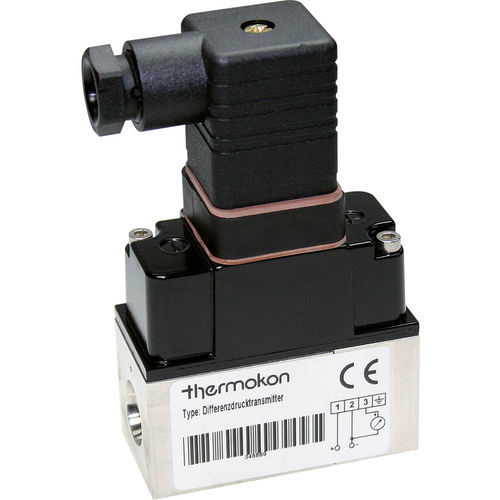

Differenzdruckmessumformer DPL series

4-20 mA0-10 V15 V DC

Der Differenzdruck-Messumformer erfasst in flüssigen Medien den Differenzdruck. Typische Anwendungsbereiche sind Vor- und Rücklauf in Heizungsanlagen sowie die überwachung von Filtern und Verdichtern. Zum einfachen Anschließen empfehlen wir die 5 m Anschlussleitung mit Stecker (siehe Zubehör). • Anwendung/Typ : Differenzdruck-Messumformer • Einsatzzweck : Messwerterfassung • Messgrößen : Differenzdruck • Schnittstelle : Aktiv, 0..10 V, 4..20 mA • Ausgang Spannung : 0..10 V, min. Last 2 kΩ • Ausgang Strom : 4..20 mA, max. Bürde 900 Ω • Temperatureinsatzbereich Gehäuse (°C) : -20..+50 • Einsatzbereich Feuchte : max. 85% rH nicht dauerhaft kondensierend • Einsatzbereich Druck : max. 6 bar, max. 16 bar, flüssige Medien • Messbereich Druck : 0..1 bar, 0..2,5 bar, 0..4 bar, 0..6 bar • Genauigkeit Druck : ±1% vom Messbereich (typ. bei -5..+75 °C) • Spannungsversorgung : 15..24 V = (±10%) SELV, 24 V ~ (±10%) SELV • Leistungsaufnahme : typ. 0,37 W (24 V =), max. 0,5 W (24 V =), 0,9 VA (24 V ~) • Medienberührendes Material : Edelstahl, G1/4" • Gehäuse : Edelstahl V2A (1.4305), Deckel Aluminiumdruckguss, Messzelle Keramik • Farbe : schwarz • Schutzart : IP54, gemäß DIN EN 60529 • Anschluss : Winkelstecker DIN 43650, Bauform A • Verpackung Länge (mm) : 170 • Verpackung Breite (mm) : 120 • Gerät Länge (mm) : 67 • Gerät Breite (mm) : 30 • Gerät Höhe (mm) : 94
