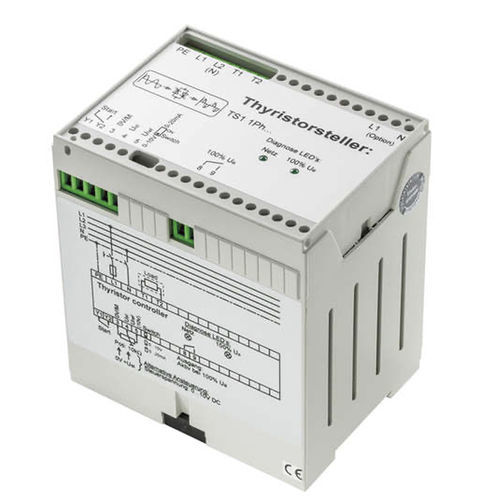

Thyristor-Leistungssteller TS1

einphasigfür DIN-Schienefür Beleuchtungsanwendungen

Thyristor-Leistungssteller dienen als Stellglieder für die industrielle Leistungssteuerung (z.B. Lüfter, Pumpen, Lampen, Heizregister, Industrieöfen). Ihr robuster und kompakter Aufbau ermöglicht eine verschleißfreie Steuerung mit hohem Wirkungsgrad. • Anwendung/Typ : Thyristor-Leistungssteller • Konfiguration : DIP-Schalter • Ausgang Spannung : Referenzspannung für Potentiometer: 10 V = • Ausgang Schaltkontakt : Meldekontakt bei 100% Ua, 1x Schließerkontakt, 3A für 250 V ~ oder 24 V =, potentialfrei, Leistungsausgang für ohmsche und induktive Lasten, 2 A: 0,46 kW (230 V ~ / 2 A), 4 A: 0,92 kW (230 V ~ / 4 A), 6 A: 1,38 kW (230 V ~ / 6 A), 8 A: 1,84 kW (230 V ~ / 8 A), 10 A: 2,3 kW (230 V ~ / 10 A), 12 A: 2,76 kW (230 V ~ / 12 A) • Eingang : Eingang für Potentiometer 2,5..10 kΩ, Ansteuerung mit Sollwertsignal 0..10 V = oder 0..20 mA, optional konfigurierbar • Temperatureinsatzbereich (°C) : 0..+45 • Spannungsversorgung : L1, N: 230 V ~ 48..62 Hz, selbstsynchronisierend • Leistungsaufnahme : 2 A: typ. 2,5 W, 4 A: typ. 4,5 W, 6 A: typ. 6,5 W, 8 A: typ. 9 W, 10 A: typ. 11 W, 12 A: typ. 13 W • Gehäuse : PA • Schutzart : IP40, Schraubklemmen IP23, gemäß DIN EN 60529 • Anschluss : Schraubklemme, max. 2,5 mm² • Montage : vorbereitet zur Rastmontage auf Norm-Tragschiene TS35 (35x7,5 mm) gemäß DIN EN 60715 • Gerät Länge (mm) : 100 • Gerät Höhe (mm) : 110 • Hinweise : Typen bis 4 A mit Kühlblech, Typen 6 A mit Kühlkörper, Typen ab 8 A mit Kühlkörper und Lüfter • Katalogtabelle : Thyristor-Leistungssteller
