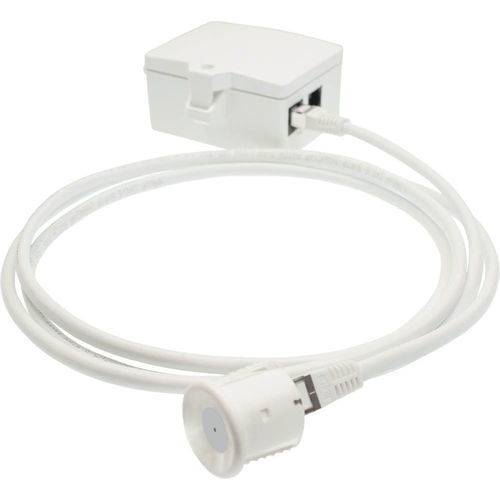

Decken-Temperatursensor RDF-IR active

InfrarotUnterputz4-20 mA

Decken-Einbausensor zur Oberflächen-Temperaturmessung (z.B. in Wohnräumen, Büros, etc.). über das Infrarot-Messprinzip wird eine Temperatur-Mittelwertbildung über den kreisförmigen Erfassungsbereich (optischer Erfassungsbereich ca. 80°) realisiert, mit der die Temperatur der Oberfläche im Sichtbereich des Sensors direkt erfasst wird. Werden zwei IR-Sensoren an den Messumformer angeschlossen, kann neben den Einzeltemperaturen auch der Mittelwert, Min- oder Max-Wert aus beiden Temperatursignalen ausgegeben werden (konfigurierbar über Thermokon USEapp). • Anwendung/Typ : Deckensensor, Raumsensor • Einsatzzweck : Messwerterfassung • Messgrößen : Strahlungstemperatur • Schnittstelle : Aktiv, 0..5 V, 0..10 V, 4..20 mA, Schaltkontakt • Konfiguration : USEapp, uConfig, Jumper, DIP-Schalter • Sensor : PIR (passiv Infrarot), optischer Öffnungswinkel (50% Empfindlichkeit): 80 ±5° • Ausgang Spannung : 0..10 V oder 0..5 V, 2x 0..10 V oder 0..5 V, einstellbar über Jumper, live-zero-Konfiguration über App oder uConfig, min. Last 10 kΩ • Ausgang Strom : 4..20 mA, 2x 4..20 mA, max. Bürde 500 Ω • Ausgang Schaltkontakt : Relais 2x Schließerkontakt NO potentialfrei für 24 V ~ oder 24 V = / 3 A • Temperatureinsatzbereich (°C) : -20..+70 • Ausgangssignal Temperatur : 0..+50 °C (Standardeinstellung), auswählbar aus 4 Temperaturbereichen -40..+60 | 0..+50 | -20..+80 | -15..+35 °C, am Messumformer einstellbar • Einsatzbereich Feuchte : max. 85% rH nicht dauerhaft kondensierend
