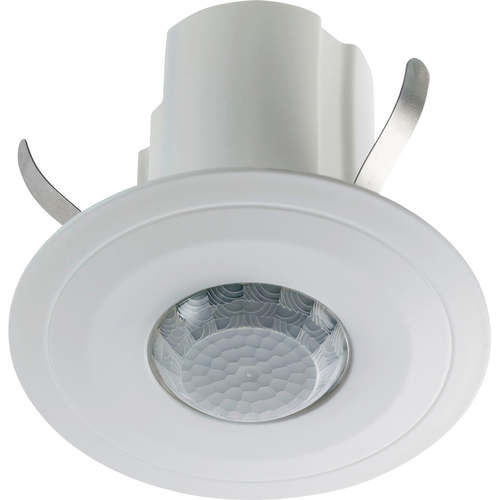

Bewegungs und Helligkeitssensor / Passiv-Infrarot MDS active

für den Innenraum

Deckensensor zur Bewegungs- und Lichterfassung sowie Temperaturmessung (optional) zur Realisierung einer Konstantlichtregelung in Innenräumen. über die Detektion von anwesenden Personen kann eine energieeffiziente Lichtregelung oder auch die Temperaturabsenkung in unbenutzten Räumen realisiert werden. Durch die flache Bauform eignet sich das Gerät für den unauffälligen Einbau in Zwischendecken. Für die Montage auf Betondecken steht ein Aufputz-Gehäuse zur Verfügung. • Anwendung/Typ : Deckensensor, Raumsensor • Einsatzzweck : Messwerterfassung • Messgrößen : Temperatur, Helligkeit, Bewegung • Schnittstelle : Aktiv, 0..10 V, Schaltkontakt • Konfiguration : Potentiometer • Sensor : PIR (passiv Infrarot) • Ausgang Spannung : 0..10 V, 2x 0..10 V, min. Last 10 kΩ • Ausgang Schaltkontakt : 1x Schließerkontakt, Last max. 1 A, für 24 V =/~, potentialfrei, mit Nachlaufzeit 1 Sekunde..30 Minuten, am Gerät einstellbar • Temperatureinsatzbereich (°C) : 0..+50 • Ausgangssignal Temperatur : 0..+50 °C • Einsatzbereich Feuchte : max. 85% rH nicht kondensierend • Genauigkeit Temperatur : ±0,5 K (typ. bei 21 °C) • Messbereich Licht : 0..1000 Lux (10 Bit) • Genauigkeit Licht : ±50 Lux • Erfassungsbereich : kegelförmig, Öffnungswinkel 105°, 444 Messzonen – bei einer Deckenhöhe von 2,7 m ergibt sich ein kreisförmiger Erfassungsbereich mit etwa Ø=7 m • Spannungsversorgung : 15..24 V = (±10%) SELV, 24 V ~ (±10%) SELV • Leistungsaufnahme : typ. 1,5 W (24 V =), 4 VA (24 V ~) • Gehäuse : ABS • Farbe : reinweiß • Schutzart : IP20, gemäß DIN EN 60529 • Anschluss : Schraubklemme, max. 1,5 mm², steckbar • Montage : Deckeneinbau oder mit Aufputz-Gehäuse
