Mapping-Software

AnalyseAcquisechemisch

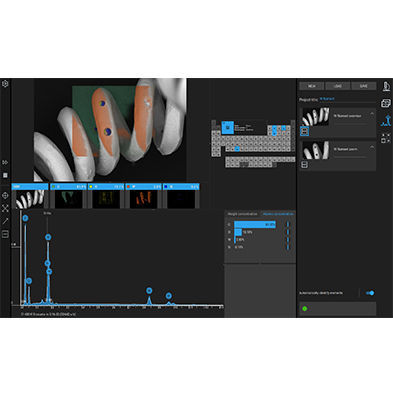

Elemental Mapping Software Die Thermo Scientific Phenom Elemental Mapping Software ist eine Option des Softwarepakets zur Elementidentifizierung (EID), das standardmäßig mit der Phenom EDX-Lösung geliefert wird. Das Elemental Mapping zeigt die Verteilung der chemischen Elemente in der Probe. Elemente, die zuvor für die Spot-Analyse ausgewählt wurden, können mit einer vom Benutzer festgelegten Pixelauflösung und Erfassungszeit abgebildet werden. Der Echtzeit-Mapping-Algorithmus zeigt den Live-Aufbau der ausgewählten Elementkarten, während die Spektren der einzelnen Pixel gespeichert werden. So können Elemente jederzeit während oder nach dem Mapping-Prozess ein- oder ausgeblendet werden. Darüber hinaus werden überlappende Signale auch bei großflächigen Karten korrekt dekonvolutiert. Das bedeutet, dass alle überlappenden Signale als unterschiedliche Signale in der Elementkarte erscheinen. Der Hauptvorteil dieses Ansatzes besteht darin, dass die elementare Zusammensetzung eines Gebietes sehr genau gemessen werden kann, ohne dass die Geschwindigkeit darunter leidet. Daher können wir die Analyse auf allen Pixeln durchführen und müssen keine Binning-Strategien anwenden, bei denen Pixel kombiniert werden, damit die höchste EDS-Auflösung möglich bleibt. Das Mapping kann für das gesamte Bild oder für einen ausgewählten Bereich durchgeführt werden. Neben dem Mapping gibt es eine Zeilenscan-Funktion, die eine Analyse über eine ausgewählte Zeile ermöglicht. Die Elemental Mapping Software bietet Ihnen die Möglichkeit, die Anzahl der Punkte, die Verweildauer pro Punkt und die Anzahl der Durchläufe zu wählen. Darüber hinaus lassen sich die Ergebnisse leicht exportieren und über eine automatische Vorlage ausgeben.
