Steuerungssoftware SeamScan™

BerechnungTrackingSPS

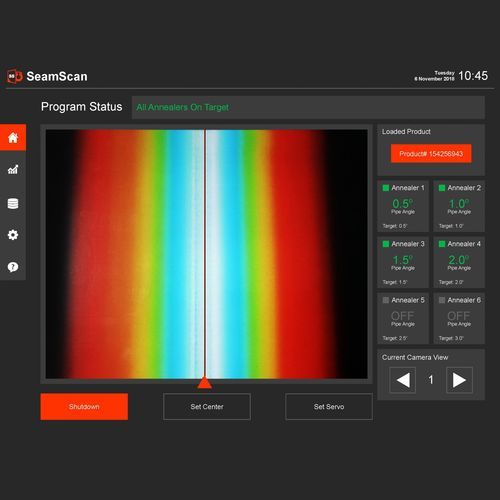

SeamScan™ ist ein fortschrittliches Paket zur thermischen Nahtverfolgung, das für Thermatool-Nahtglühgeräte entwickelt wurde. Das Tracking-Gerät nutzt modernste Wärmekameras und Bildverarbeitungstechnologie, um die HF-Schweißnaht zu erkennen. SeamScan™ positioniert jeden Glühinduktor automatisch über der Schweißnaht, um eine genaue Erwärmung zu gewährleisten. Diese Steuerungsplattform besteht aus einer Wärmebildkamera, einer Bildverarbeitungs-CPU und einem Touchscreen, der über Ethernet mit der SPS des jeweiligen Nahtglühgeräts kommuniziert (SmartAnneal™-Option erforderlich). MERKMALE Der Software-Algorithmus berechnet die korrekte Position für jeden Glühinduktor entlang der heißen Naht und verfolgt die Nahtverdrehung im Walzwerk. Die Glühsteuerung ermöglicht es dem System, den Glühinduktor automatisch um den Umfang des Rohres zu drehen (6" Rohr und größer). Anzeige des Rohrwinkels und des Winkels der einzelnen Induktoren. Die Position des Induktors und der Nahtwinkel werden in Echtzeit grafisch dargestellt (maximal ±15o Nahtverdrehung). Das Produktrezept kann für jeden Rohr-AD und Luftspalt gespeichert werden. Die Rezepteinstellungen können in einer Textdatei gespeichert werden, die zur Nachbearbeitung zur Verfügung steht (Export über USB oder Ethernet). Eliminiert das unzuverlässige Linienmalen und das visuelle Kamera-Linienverfolgungssystem.
