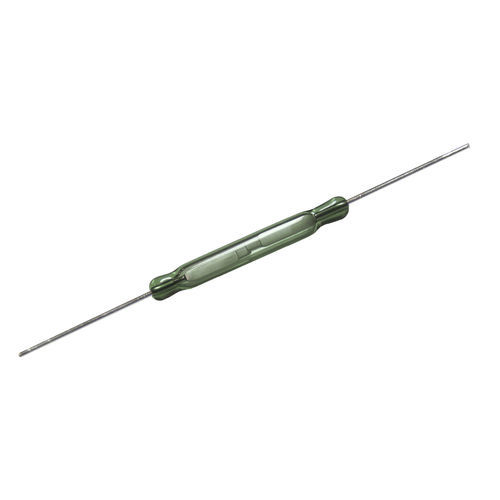

Einpoliger Reedschalter RI-23 series

Mikro

Mikro-Trockenreed-Schalter, hermetisch versiegelt in einer gasgefüllten Hülle. Einpoliger Umschalter (SPST) mit normalerweise offenen Kontakten und zwei magnetisch betätigten Zungen. Der Schalter ist doppelendig und kann durch einen Elektromagneten, einen Dauermagneten oder eine Kombination aus beidem betätigt werden. Das Gerät ist für den Einsatz in Sensoren, Relais, Impulszählern oder ähnlichen Geräten vorgesehen. Merkmale ▪ Allzweck-Reed-Schalter ▪ Kontaktschichten: Gold, plattiertes Ruthenium ▪ Hervorragende Glas-Metall-Dichtung und Klingenausrichtung ▪ Hervorragende Lebenserwartung und Zuverlässigkeit ▪ RoHS-konform AT-Kundenanpassung / Durchgeführte Leads Neben den Standardmodellen können auch kundenspezifische Produkte mit den folgenden Optionen geliefert werden: - Betätigungs- und Auslösebereiche nach Kundenspezifikation - Abgeschnittene und/oder ausgeführte Leitungen Spulen Alle Eigenschaften werden mit der Philips Standardspule gemessen. Definitionen der Philips Standardspule finden Sie unter "Anwendungshinweise" im Abschnitt "Technische und Anwendungsinformationen" in diesem Katalog. Lebenserwartung und Zuverlässigkeit Die unten angegebenen Lebenserwartungsdaten gelten für eine Spule, die mit dem 1,25-fachen des veröffentlichten maximalen Betriebswertes für jeden Typ der RI-23-Serie bestromt wird. Mechanische Daten Die Kontaktanordnung ist normalerweise offen; die Anschlüsse sind verzinnt; die Nettomasse beträgt ca. 190 mg; und kann in jeder Position montiert werden. Schock Die Schalter werden gemäß "IEC 68-2-27", Test Ea (Spitzenbeschleunigung 150 G, halbe Sinuswelle; Dauer 11 ms) geprüft. Ein solcher Schock führt weder dazu, dass sich ein offener Schalter (ohne Magnetfeld) schließt, noch dazu, dass sich ein durch eine 80-AT-Spule geschlossen gehaltener Schalter öffnet. Spezifikationen Kontaktform: A
