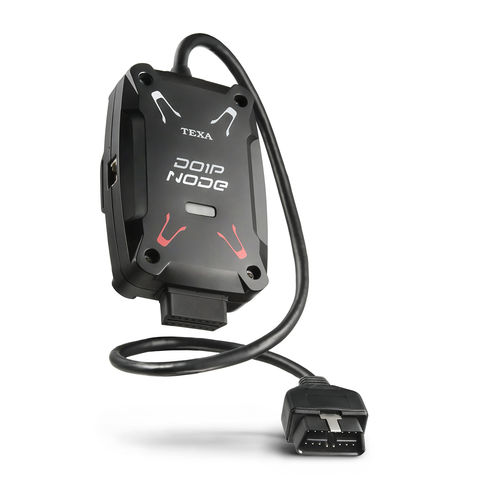

Diagnose-Interface / WiFi DoIP NODE

Ethernetfür PKW

DoIP NODE ist der von TEXA entwickelte Multimarkenadapter, mit dem DoIP-Diagnosevorgänge (Diagnose über Internetprotokoll) durchgeführt werden können und der sich mit hoher Geschwindigkeit bei neuen Fahrzeugen, die mit einem Ethernet Bussystem ausgestattet sind, verbinden kann. Diese neue Architektur wird von einigen Herstellern bereits neben dem traditionellen CAN-BUS unterstützt. Die Verwendung des DoIP NODE stellt einen großen Vorteil für den Mechaniker dar, da er nicht die TEXA-Geräte ersetzen muss, die er bereits besitzt, sondern nur dann dessen Funktion integrieren muss, wenn das Fahrzeug, an dem er arbeitet, dies erfordern sollte. Der Adapter ist sehr klein (90 x 135 x 34 mm) und wird zwischen der traditionellen OBD-Buchse des Fahrzeugs und der TEXA Navigator TXTs oder Navigator NANO S Schnittstelle eingesetzt, um zu erkennen, welches Protokoll das Fahrzeug verwendet. HERSTELLER TEXA S.p.A. STROMVERSORGUNG 12 – 24 VDC über Fahrzeugbatterie mittels OBD-Buchse STROMAUFNAHME 500 – 900 mA (12 – 24 Vdc) KABELLOSE VERBINDUNG WiFi IEEE 802.11 b/g/n 2.4 GHz BETRIEBSFREQUENZBEREICH 2400 ÷ 2483.5 MHz MAXIMUN RADIO FREQUENCY POWER TRANSMITTED 10 dB BETRIEBSTEMPERATUR 0 °C ÷ 50 °C LAGERTEMPERATUR – 20 °C ÷ 60 °C BETRIEBSFEUCHTIGKEIT 10 % ÷ 80 % ohne Kondensat DIAGNOSESTECKVERBINDER • 1x OBS Stecker • 1x OBD Buchse • 1x RJ45 x1 (nicht abgeschirmtes Kabel 2 m) OBD ANSCHLUSSBUCHSE (AUSGANG) 12 – 24 Vdc 500 mA max AUFNAHME RJ45 (AUSGANG) 3.7 Vdc 10 mA max BENUTZERSCHNITTSTELLE 3 zweifarbige LEDs
