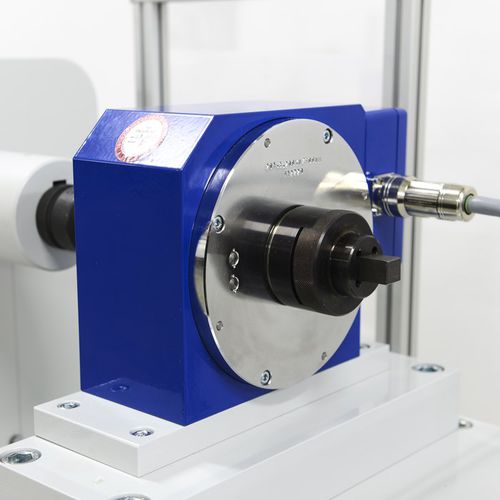

Rotations-Drehmomentsensor 20 series

mit TEDS

Passend zur Reibwertprüfmaschine aus der Modelreihe 205 stehen drei verschiedene, patentierte Mehrkomponenten-Sensoren zur Verfügung: • Modell 201 für drei Komponenten: Spannkraft, Gesamtmoment und Reibmoment unter dem Kopf der Schraube. Das Gewindereibmoment wird dabei berechnet. Dieses Modell ist das meist benutzte Modell für die Qualitätssicherung. • Modell 202 für vier Komponenten: Spannkraft, Gesamtmoment, Reibmoment unter dem Kopf der Schraube und Gewindereibmoment. Dieses Modell eignet sich bestens für die Bereiche Forschung und Entwicklung. • Modell 203 für zwei Komponenten: Spannkraft und Gesamtmoment. Dieses Modell empfiehlt sich für einfache QS-Aufgaben, z. B. bei Beschichtungsunternehmen, oft auch mit Handbetrieb. Technische Daten Mit Hilfe dieser patentierten Mehrkomponenten-Sensoren werden gleichzeitig, ohne gegenseitige Beeinflussung folgende Parameter mit hoher Präzision gemessen: • Die in der Schraube entstehende Vorspannkraft beim Anzug der Schraube - alle Modelle • Das Gesamtmoment während des Anzugs - alle Modelle • Das Reibmoment unter dem Kopf der Schraube - Modelle 201 und 202 • Das Reibmoment im Gewinde - Modell 202 (wird beim Modell 201 errechnet) • Der dazu notwendige Winkel mit einer Auflösung von 0,01° - alle Modelle mit motorischem Antrieb
