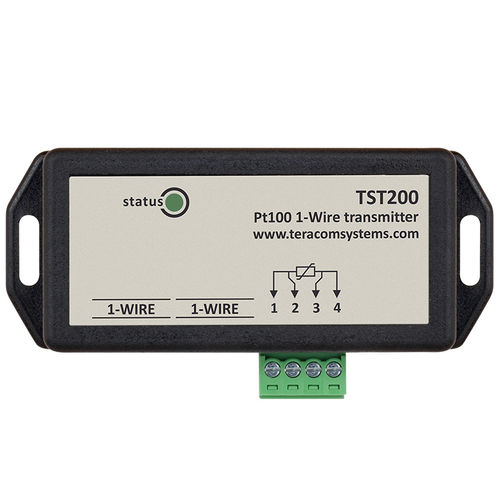

Einbaufähiger Temperaturmessumformer TST200

RTDPt1004-Leiter

Der TST200 ist ein 1-Draht-Pt100-Messumformer zur genauen Weitbereichs-Temperaturüberwachung von -200 bis +850 °C. TST200 ist ein Pt100-Messumformer mit 1-Draht-Schnittstelle. Er ist für den Anschluss von Pt100-Temperatursensoren an TCW2xx- und TCG1xx-Regler konzipiert, um Temperaturüberwachungssysteme im Bereich von -200 bis +850 °C aufzubauen. Der 1-Draht-Pt100-Transmitter verfügt über einen präzisen 24-Bit-Analog-Digital-Wandler (ADC) und weitere digitale Signalverarbeitung, um eine genaue, driftfreie Leistung zu gewährleisten. RTD (Resistance Temperature Detector), allgemein als Pt100 bezeichnet, ist einer der am häufigsten verwendeten Temperatursensoren in der Industrie. Im Prinzip kann der Sensor mit 2, 3 oder 4 Drähten angeschlossen werden. Je mehr Drähte verwendet werden, desto genauer ist die Messung. Der Unterschied wird mit zunehmender Entfernung signifikant. Der 4-Draht-Anschluss wird dringend empfohlen. Das TST200 verfügt über zwei RJ11-Anschlüsse, für eine einfache Verkettung des 1-Draht-Busses. Großer Messtemperaturbereich von -200 bis +850 °C; 24-Bit-Messwertübertragung; Werkseitig kalibrierte Ausgangsdaten; Unterstützung von 3- und 4-Draht-Sensoranschlüssen; Sehr geringe Stromaufnahme; Keine externe Spannungsversorgung - Stromversorgung über die Schnittstelle.
