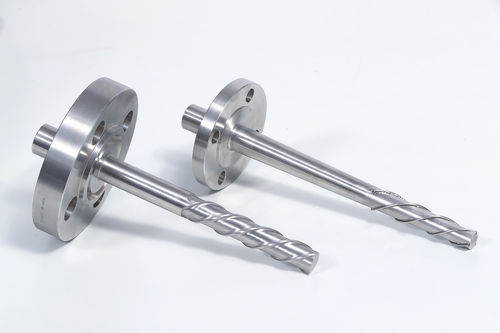

Das schraubenförmige Strahlschutzrohr ist ein speziell konstruiertes Schutzrohr mit besonderen Konstruktionsmerkmalen, das es ermöglicht, das Schutzrohr auch innerhalb eines Flüssigkeitsstroms zu halten. Besonderheit
dieses Schutzrohres sind die schraubenförmigen Stege, die nach Standardberechnungen konstruiert sind, diese schraubenförmigen Stege reduzieren die Wirbelbildung innerhalb des Fluidstroms durch das Schutzrohr, das die Vibrationen um bis zu 90% gegenüber einem normalen Schutzrohr reduziert.
Vorteile
> Reduziert die Effekte, die durch den Wirbelabwurf verursacht werden
> Längere Lebensdauer im Vergleich zur normalen Konstruktion
> Längere Einbaulängen bei gleichem Durchmesser möglich
> Keine Stützringe erforderlich.
> Reduziert die Amplitude der Schwingungen um 90%
> Einfache und schnelle Installation
> Geeignet für hohe Durchflussmengen und kleine Düsengrößen
> Bessere Reaktionszeit als herkömmliche Methoden
> Eliminiert die Verwendung von Stützmanschetten
>> Schutzrohrmaterial: SS 304/310/316, Inconel 600, Monel 400 etc.
>> Schutzrohr-AD: min. 9,2mm
>> Schutzrohr-ID: min. 3,2mm
>> Prozessanschluss: Je nach Anforderung (Flansch/Gewinde/Schweißung)
>> Wanddicke: min. 3mm
>> Spitzenstärke: min. 3mm
>> Freitragende Länge: 63,5 mm - 600 mm
>> Schraubenlänge: Nach Anforderung.
>> Schraubenlinienhöhe: 10% OD (nach ASME-Standard)
>> Schraubenteilung: 5xOD (nach ASME-Standard).
>> Anzahl der Strakes: 3 Nummern bei 120° voneinander.
>> Strebenwinkel: 58° (nach ASME-Standard).
>> Strake Construction : Bearbeitet/ Drahtgeschweißt.
---
