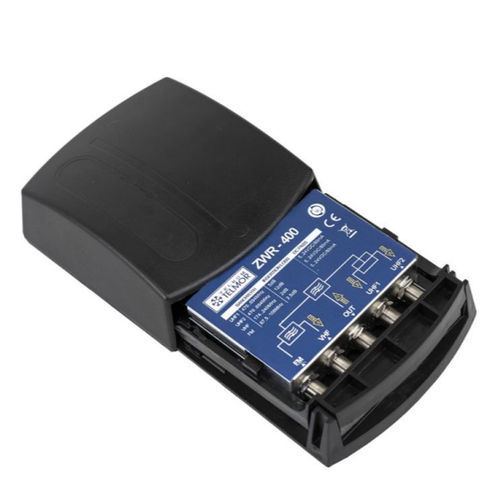

Leistungsschaltkasten ZWR-400

kompakt

ZWR-400 ist eine Bandbreitenkombinationsantenne mit vier Eingängen: FM, VHF, UHF1 und UHF2 und einem Ausgang. Das Gerät wird verwendet, um Signale von VHF- und UHF-TV-Antennen und einer Radioantenne zu summieren. Bandbreite FM: 87,5-108MHz, VHF: 174-240MHz, UHF1 und 2: 470-694MHz. Der ZWR-400 überträgt die Versorgungsspannung vom Eingang zu den VHF- und UHF-Ausgängen, um die Antennenvorverstärker zu versorgen. Bei aktiven Antennen wird die Spannung automatisch auf die entsprechenden Eingänge übertragen. Nach dem Anschluss einer passiven Antenne wird die Übertragung der Spannung für den Port, an den sie angeschlossen ist, blockiert. Der Antennenkombinierer kann mit einem speziellen, spritzwassergeschützten ABS-Gehäuse am Antennenmast montiert werden. Der Antennencombiner ist eine professionelle Lösung mit eingebauter SAW-Filtertechnologie. Dadurch können GSM / LTE und 5G Signale nicht in die Anlage eindringen. Die Verwendung von Filtern an den UHF-Eingängen ermöglicht den Einsatz von passiven Antennen, die in einem breiteren UHF-Frequenzbereich arbeiten. Es besteht keine Notwendigkeit für zusätzliche Filter oder Antennenkombinationen. Der UHF2-Anschluss (mit höherer Durchgangsdämpfung) ist für eine Antenne bestimmt, die stärkere Signale empfängt (Beleuchtung, Sender mit höherer Leistung). Bei einer solchen Hausinstallation können wir Signale mit unterschiedlicher Leistung ohne zusätzliche Dämpfungsglieder oder selektiv abgestimmte Verstärker steuern. Diese Lösung ist für die Anwendung von SMATV in Einfamilienhäusern gedacht. Für eine umfangreichere Installation empfehlen wir die Verwendung von Mehrband- und Kanalverstärkern der WWK-Serie. Produktmerkmale: unabhängige Übertragung der Versorgungsspannung für die Antenneneingänge VHF, UHF1, UHF2 mit automatischer Erkennung, kompaktes und praktisches Gehäuse, ein Band zur Befestigung am Antennenmast ist im Lieferumfang enthalten,
