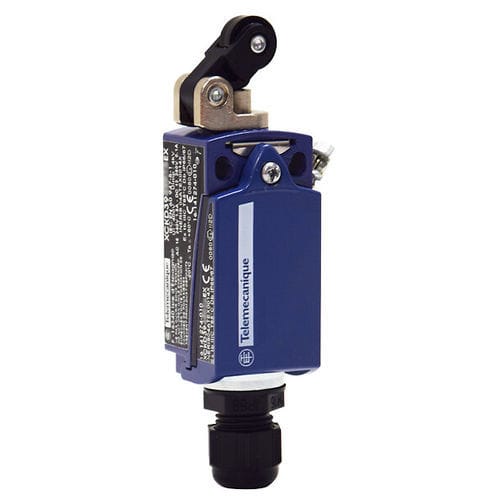

ATEX-Endschalter XCKD3921P16EX

IP66IP67Standard

Endschalter, Endschalter XC Standard, XCKD, Rollenhebelstößel, 2NC + NO, ATEX/IECEx Haupt Produktpalette Telemecanique Endschalter XC Standard Name der Serie Standard-Format Produkt- oder Komponententyp Grenzsignalgeber Geräte-Kurzbezeichnung XCKD Bauform des Sensors Kompakte Bauform E nach CENELEC EN 50047 Bauform Feststehend Kopf-Typ Stößelkopf Werkstoff Metall Art der Fixierung Durch den Körper Bewegung des Arbeitskopfes Linear Art der Betätigung Federrückzug Rollenhebel Stößel Thermoplast Betätigung des Schalters Durch 30°-Nocken Art der Annäherung Seitliche Annäherung, 1 Richtung Elektrischer Anschluss Schraubklemmen, Klemmbereich: 1 x 0,34...2 x 0,75 mm² Kontaktart und -zusammensetzung 2 ÖFFNER + 1 SCHLIESSER Isolationsform der Kontakte Zb Funktion der Kontakte Schnappschaltung Zwangsweise Öffnung Mit IP-Schutzart IP66 in Übereinstimmung mit IEC 60529, IP67 in Übereinstimmung mit IEC 60529 Ergänzend Material des Gehäuses Zamak Material des Kopfes Zamak Kontaktcode-Bezeichnung B300, AC-15 (Ue = 240 V), Ie = 1,5 A in Übereinstimmung mit IEC 60947-5-1, B300, AC-15 (Ue = 240 V), Ie = 1,5 A gemäß IEC 60947-5-1 Anhang A, R300, DC-13 (Ue = 250 V), Ie = 0,1 A in Übereinstimmung mit IEC 60947-5-1, R300, DC-13 (Ue = 250 V), Ie = 0,1 A in Übereinstimmung mit IEC 60947-5-1, Anhang A Widerstand an den Klemmen 25 MOhm gemäß IEC 60255-7 Kategorie 3 Kennzeichnung II2 D-Ex tb IIIC T85°C Db IP66/67
