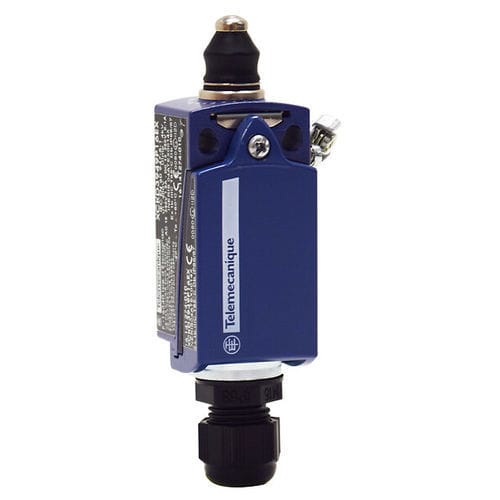

Endschalter, Endschalter XC Standard, XCKD, Stößel mit Elastomermanschette, 2NC + NO, ATEX/IECEx
Haupt
Produktpalette
Telemecanique Endschalter XC Standard
Name der Serie
Standard-Format
Produkt- oder Komponententyp
Grenzsignalgeber
Geräte-Kurzbezeichnung
XCKD
Bauform des Sensors
Kompakt
Gehäusetyp
Feststehend
Kopf-Typ
Stößelkopf
Werkstoff
Metall
Art der Fixierung
Durch den Körper
Bewegung des Arbeitskopfes
Linear
Art der Betätigung
Federrücklaufstößel Metall mit Elastomermanschette
Betätigung des Schalters
Am Ende
Art der Annäherung
Vertikale Annäherung, 1 Richtung
Elektrischer Anschluss
Schraubklemmen, Klemmbereich: 1 x 0,34...2 x 0,75 mm²
Kontaktart und -zusammensetzung
2 ÖFFNER + 1 SCHLIESSER
Isolationsform der Kontakte
Zb
Funktion der Kontakte
Schnappschaltung
Zwangsweise Öffnung
Mit
IP-Schutzart
IP66 in Übereinstimmung mit IEC 60529,
IP67 in Übereinstimmung mit IEC 60529
Ergänzend
Material des Gehäuses
Zamak
Material des Kopfes
Zamak
Kontaktcode-Bezeichnung
B300, AC-15 (Ue = 240 V), Ie = 1,5 A in Übereinstimmung mit IEC 60947-5-1,
B300, AC-15 (Ue = 240 V), Ie = 1,5 A gemäß IEC 60947-5-1 Anhang A,
R300, DC-13 (Ue = 250 V), Ie = 0,1 A in Übereinstimmung mit IEC 60947-5-1,
R300, DC-13 (Ue = 250 V), Ie = 0,1 A in Übereinstimmung mit IEC 60947-5-1, Anhang A
Widerstand an den Klemmen
25 MOhm gemäß IEC 60255-7 Kategorie 3
Kennzeichnung
II2 D-Ex tb IIIC T85°C Db IP66/67
---
