RF-Steckverbinder 100025090
MCXSMTgerade Ausführung

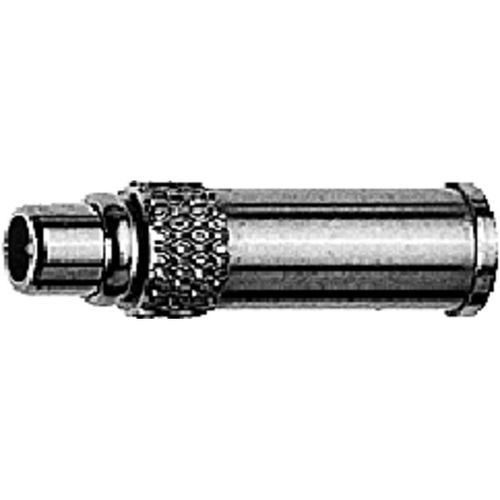

RF-Steckverbinder - 100025090 - TELEGARTNER - MCX / SMT / gerade Ausführung
RF-Steckverbinder - 100025090 - TELEGARTNER - MCX / SMT / gerade Ausführung
RF-Steckverbinder - 100025090 - TELEGARTNER - MCX / SMT / gerade Ausführung - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
RF
Format
MCX, SMT
Form
gerade Ausführung
Verbindungtyp
Crimp, Press-Fit, Federdruck
Elektrische Merkmale
Isolation, Spannung, Frequenz
Material
Metall
Produktanwendungen
Stecker, zum Bandlöten, für Kabel, Elektrokabel, für Kanister, für Teile
Bereich
Leiterplatten
Weitere Eigenschaft
IEC, Mikro-Miniatur, platzsparend, MMCX, flexibel
Impedanz

50 Ohm

Spannung

170 V

Beschreibung

MMCX-Kabelstecker Cr/Cr 50 Ohm, G3 (RG-178) Artikelbezeichnung - MMCX Plg str cr/cr G3 Kabelgruppe; Kabel - G3 (RG-178B/U) KX 21A RG-178B/U RG-196A/U Anmerkungen - crimp/crimp Montage - C2822 Die Serie MMCX umfasst miniaturisierte MCX-Steckverbindungen mit Schnappverbindung. Diese Steckverbindungen können bis zu einer Frequenz von 6 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ω. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie MMCX sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden durch Löten oder Crimpen angeschlossen. Die Steckverbinder der Serie MMCX werden aufgrund ihrer sehr geringen Baugröße in kleinsten Meßgeräten und Kommunikationsendgeräten eingesetzt. Lebensdauer (Steckungen) - ≥ 500 Werkstoff: Federnde Kontaktteile - CuBe2 Oberfläche: Innenleiter - Ni2Au1.27 Werkstoff: Außenleiter - CuZn39Pb3 Steckkraft - ≤ 18 N Oberfläche: Außenleiter - Ni2Au0.8 Werkstoff: Sonstige Metallteile - CuZn39Pb3 Oberfläche: Sonstige Metallteile - Ni5Au0.2 Ziehkraft - 6 - 18 N Werkstoff: Isolierteile - PTFE Prüfklasse nach DIN IEC 60068 Teil 1 - 55/155/21 Durchgangswiderstand Innenleiter - ≤ 5 mΩ Durchgangswiderstand Außenleiter - ≤ 2,5 mΩ Isolationswiderstand - ≥ 1 GΩ Wellenwiderstand - 50 Ω Rückflussdämpfung: Gerade Ausführung - ≥ 20 dB/6 GHz Rückflussdämpfung: Winkel Ausführung - ≥ 16.5 dB / 6 GHz Prüfspannung - 500 V/50 Hz Betriebsspannung - 170 Veff/50 Hz Frequenzbereich bis - 6 GHz Normen - EN 122340
